📦 DESCRIÇÃO DO PRODUTO

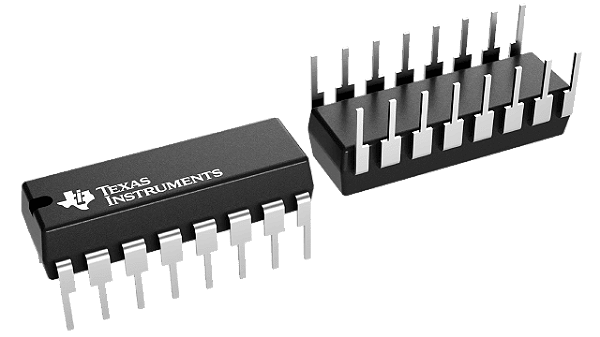

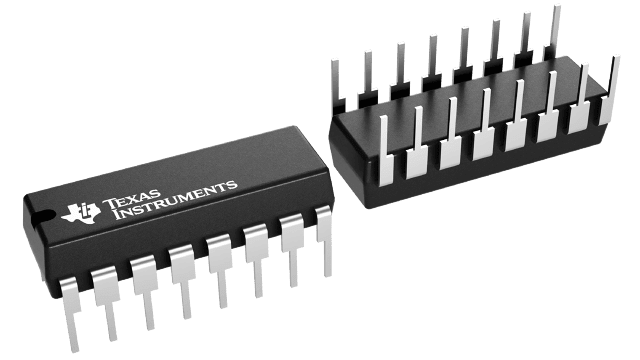

O Circuito Integrado SN74LS145N DIP-16 (PTH) da Texas Instruments é um decodificador/driver BCD para Decimal (1 de 10) pertencente à família 74LS TTL Low Power Schottky, projetado para converter um código BCD de 4 bits em uma das dez saídas decodificadas. Suas saídas de coletor aberto (Open-Collector) permitem o acionamento direto de LEDs, lâmpadas, relés, displays e outros dispositivos que necessitam de maior capacidade de corrente ou diferentes níveis de tensão.

O SN74LS145N é amplamente utilizado em sistemas digitais, equipamentos industriais, instrumentação, painéis de controle, contadores, interfaces de microprocessadores e circuitos de seleção de linhas. Sua lógica TTL garante alta velocidade de comutação, excelente imunidade a ruídos e compatibilidade com diversos dispositivos da família 74LS.

Com encapsulamento DIP-16 (PTH - Through Hole), o componente oferece facilidade de montagem, manutenção e prototipagem, sendo ideal tanto para projetos eletrônicos quanto para aplicações industriais e educacionais.

Fabricado pela Texas Instruments, referência mundial em semicondutores, o SN74LS145N proporciona alta confiabilidade, excelente desempenho e longa vida útil em aplicações digitais.

🔧 CARACTERÍSTICAS TÉCNICAS

• Marca: Texas Instruments
• Modelo: SN74LS145N
• Categoria: Decodificador / Driver BCD para Decimal
• Função Lógica: Decodificador BCD para 1 de 10
• Família Lógica: 74LS (Low Power Schottky TTL)
• Entradas: 4 bits (BCD)
• Saídas: 10 saídas decodificadas
• Tipo de Saída: Coletor Aberto (Open-Collector)
• Nível Lógico: TTL
• Tensão de Alimentação (VCC): 4,75 V a 5,25 V
• Encapsulamento: DIP-16
• Montagem: PTH (Through Hole)
• Temperatura de Operação: 0°C a +70°C
• Conformidade: RoHS (conforme versão do fabricante)
• Fabricante: Texas Instruments

⚙️ APLICAÇÕES

• Decodificação BCD para decimal
• Acionamento de displays e indicadores
• Contadores digitais
• Painéis eletrônicos
• Sistemas embarcados
• Interfaces para microprocessadores e microcontroladores
• Equipamentos industriais
• Automação industrial
• Instrumentação eletrônica
• Circuitos de seleção de linhas
• Equipamentos de teste e medição
• Projetos eletrônicos e educacionais

⭐ BENEFÍCIOS

• Conversão eficiente de código BCD para decimal (1 de 10)
• Saídas de coletor aberto para maior flexibilidade de acionamento
• Alta velocidade de operação com tecnologia TTL Low Power Schottky
• Compatível com outros circuitos da família 74LS
• Excelente confiabilidade e estabilidade elétrica
• Encapsulamento DIP-16 para montagem Through Hole
• Ideal para aplicações industriais e projetos eletrônicos
• Produto original Texas Instruments

📄 DATASHEET

Datasheet Oficial Texas Instruments – SN74LS145N:
https://www.ti.com/lit/gpn/sn74ls145
