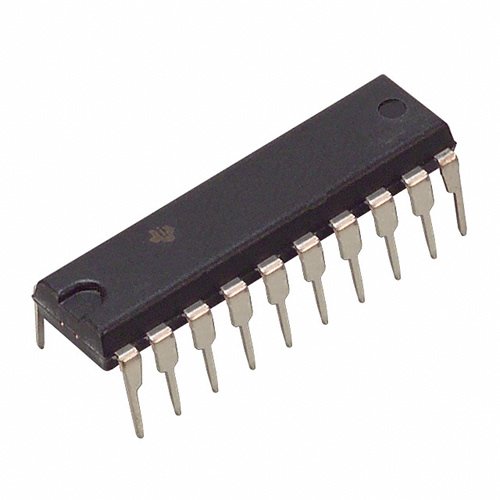

CI SN74LS373N Octal Latch Tipo D 8 Canais 3-State PDIP-20

Código: 13644 Marca: TEXAS

~~R$ 8,00~~ R$ 5,20

Qtde: Comprar Agora Estoque: Disponível

🔹 Circuito Integrado SN74LS373N Latch Octal D-Type Tri-State DIP-20 PTH

O SN74LS373N da Texas Instruments é um circuito integrado lógico da família 74LS que integra oito latches transparentes tipo D em um único encapsulamento, com saídas de três estados (Tri-State). O componente foi desenvolvido para armazenamento temporário e controle de dados digitais, podendo ser conectado diretamente a linhas de barramento.

Quando a entrada de habilitação está em nível alto, as saídas acompanham os dados presentes nas entradas. Quando a habilitação é desativada, os dados ficam armazenados no latch, permitindo seu uso em registradores, portas de I/O, drivers de barramento e sistemas digitais.

O SN74LS373N possui encapsulamento PDIP-20 (DIP-20) e montagem PTH (Through Hole), sendo adequado para placas de circuito impresso, prototipagem, manutenção e equipamentos eletrônicos.

⚙️ CARACTERÍSTICAS TÉCNICAS

Modelo: SN74LS373N
Código equivalente: 74LS373N
Fabricante: Texas Instruments
Categoria: Circuito Integrado Lógico / Latch
Família lógica: 74LS
Função: Latch Transparente Tipo D
Configuração: Octal
Número de canais: 8
Número de linhas de saída: 8
Tipo de saída: Tri-State / 3-State
Polaridade: Não inversora
Tensão de alimentação: 4,75 V a 5,25 V
Corrente de saída nível baixo: até 32 mA
Corrente de saída nível alto: até -2,6 mA
Tempo de propagação: até 18 ns a 5 V
Temperatura de operação: 0°C a +70°C
Encapsulamento: PDIP-20 / DIP-20
Número de pinos: 20
Montagem: PTH / Through Hole
Embalagem: Tube

🔧 APLICAÇÕES

Indicado para registradores de dados, buffer registers, portas de entrada e saída (I/O), drivers de barramento, sistemas microprocessados, armazenamento temporário de dados digitais, interfaces digitais e circuitos lógicos TTL.

As saídas Tri-State permitem que o componente seja utilizado em sistemas com barramentos compartilhados, oferecendo estado de alta impedância quando necessário.

📄 DATASHEET OFICIAL – TEXAS INSTRUMENTS

SN74LS373 – Octal D-Type Transparent Latches and Edge-Triggered Flip-Flops

🔗 Datasheet em PDF:
https://www.ti.com/lit/ds/symlink/sn74ls373.pdf
