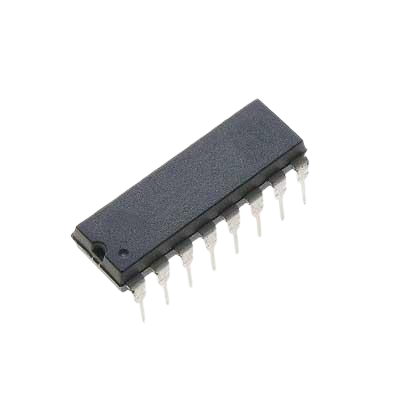

Circuito Integrado SN74LS85N 4 Bits DIP-16

Código: 10034 Marca: TEXAS

~~R$ 12,00~~ R$ 7,80

Qtde: Comprar Agora Estoque: Disponível

🔌 DESCRIÇÃO DO PRODUTO

O Circuito Integrado SN74LS85N é um comparador de magnitude de 4 bits da Texas Instruments, desenvolvido para comparar dois valores digitais de 4 bits e determinar a relação entre eles. O componente realiza comparações entre códigos binários e BCD, disponibilizando três resultados lógicos: A < B, A = B e A > B.

O SN74LS85N pertence à família lógica 74LS e permite a expansão para comparações com maior número de bits através da conexão em cascata de vários comparadores. O dispositivo opera com alimentação de 4,75 V a 5,25 V, possui saídas em nível lógico alto ativo e é indicado para aplicações de lógica digital e sistemas de controle.

Seu encapsulamento PDIP-16 / DIP-16 possui 16 pinos e permite montagem PTH (Through Hole) em placas de circuito impresso convencionais, protoboards e projetos de desenvolvimento eletrônico.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Circuito Integrado / Comparador Digital
Marca: Texas Instruments
Modelo: SN74LS85N
Família lógica: 74LS
Função: Comparador de Magnitude
Número de bits: 4 bits
Tipo de comparação: Binário e BCD
Entradas: A e B, 4 bits cada
Funções de saída: A < B, A = B, A > B
Tipo de saída: Active High
Tensão de alimentação: 4,75 V a 5,25 V
Corrente de saída nível baixo: 8 mA
Corrente de saída nível alto: -400 µA
Atraso de propagação: até 45 ns a 5 V / 15 pF
Encapsulamento: PDIP-16 / DIP-16
Montagem: PTH / Through Hole
Número de pinos: 16
Temperatura de operação: 0 °C a +70 °C

As especificações de comparação de 4 bits, códigos binários e BCD, alimentação de 4,75–5,25 V e encapsulamento PDIP-16 são confirmadas pela Texas Instruments, Mouser e DigiKey.

📌 APLICAÇÕES

Comparação de dados binários
Comparação de códigos BCD
Circuitos de lógica digital
Sistemas de controle
Circuitos combinacionais
Sistemas digitais
Comparadores de magnitude
Processamento de sinais digitais
Automação eletrônica
Placas eletrônicas
Projetos e protótipos de eletrônica
Sistemas que necessitam de comparação de dados

O SN74LS85N também pode ser utilizado em configurações em cascata para realizar comparações de palavras digitais maiores que 4 bits, sem necessidade de portas lógicas externas adicionais.

📄 DATASHEET

Datasheet oficial Texas Instruments – 4-Bit Magnitude Comparators:

Acessar Datasheet SN74LS85 – Texas Instruments
