Circuito Integrado SP3494CN-L/TR RS-485/RS-422 3,3V SMD

Código: 15791 Marca: MaxLinear

~~R$ 10,00~~ R$ 6,50

Qtde: Comprar Agora Estoque: Disponível

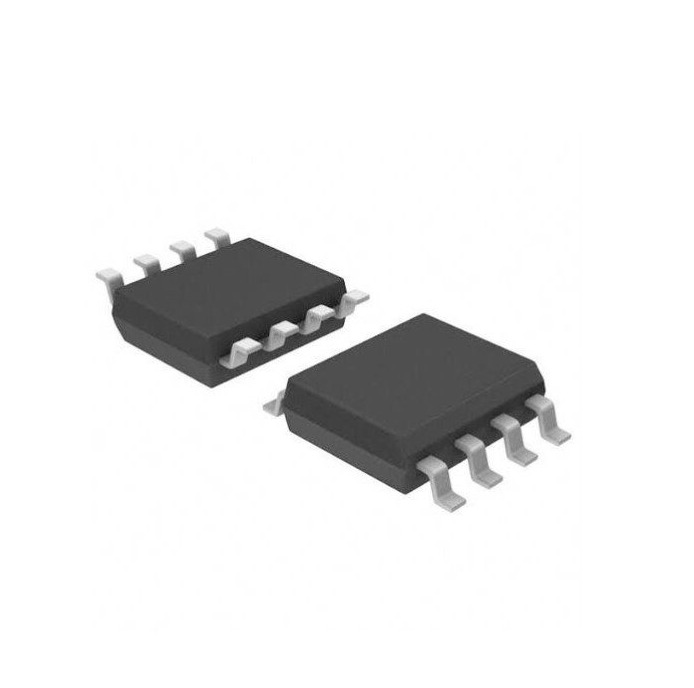

Circuito Integrado SP3494CN-L/TR SOIC-8 SMD – MaxLinear

O SP3494CN-L/TR da MaxLinear é um circuito integrado transceptor de baixa potência para comunicação serial nos padrões RS-485 e RS-422. O dispositivo opera em configuração half-duplex e integra transmissor e receptor em um único componente, sendo indicado para interfaces de comunicação diferencial em sistemas eletrônicos e industriais.

Com alimentação de 3,3 V, o SP3494CN-L/TR permite taxas de transmissão de dados de até 2,5 Mbps. Seus drivers possuem limitação de slew rate, contribuindo para reduzir interferências eletromagnéticas (EMI) e reflexões em linhas de comunicação.

📋 ESPECIFICAÇÕES TÉCNICAS

• Fabricante: MaxLinear
• Modelo: SP3494CN-L/TR
• Tipo: Transceptor RS-485 / RS-422
• Comunicação: RS-485 e RS-422
• Modo: Half-Duplex
• Número de drivers: 1
• Número de receptores: 1
• Tensão de alimentação: 3,3 V
• Taxa máxima de dados: 2,5 Mbps
• Sensibilidade de entrada do receptor: ±200 mV
• Faixa de tensão de modo comum: -7 V a +12 V
• Nós por barramento: até 32 transceptores
• Corrente típica de shutdown: 10 µA
• Saídas: High-Z / tri-state
• Encapsulamento: NSOIC-8 / SOIC-8
• Número de pinos: 8
• Montagem: SMD / SMT
• Temperatura de operação: 0 °C a +70 °C

🔧 CARACTERÍSTICAS

• Transceptor RS-485/RS-422 de baixa potência
• Comunicação half-duplex
• Alimentação única de 3,3 V
• Taxa de transmissão de até 2,5 Mbps
• Driver e receptor integrados
• Slew rate limitado para redução de EMI
• Modo de desligamento de baixo consumo
• Linhas de habilitação independentes para driver e receptor
• Compatível com lógica de 5 V
• Encapsulamento compacto NSOIC-8
• Montagem superficial SMD/SMT

⚙️ APLICAÇÕES

• Interfaces RS-485
• Interfaces RS-422
• Comunicação serial industrial
• Redes de comunicação diferencial
• Sistemas de automação e controle
• Comunicação entre placas e módulos eletrônicos
• Equipamentos industriais
• Sistemas embarcados

📄 DATASHEET

Datasheet SP3494 – MaxLinear
