📦 DESCRIÇÃO DO PRODUTO

O Circuito Integrado STR-A6059H, da Sanken, é um Power IC para fontes de alimentação chaveadas, desenvolvido para aplicações de conversão AC/DC, incorporando em um único componente um MOSFET de potência de alta tensão e um controlador PWM em modo de corrente.

O STR-A6059H integra recursos de controle e proteção que permitem desenvolver fontes chaveadas com menor quantidade de componentes externos. O dispositivo utiliza controle PWM em modo de corrente, opera com frequência de chaveamento típica de 100 kHz e possui MOSFET interno com tensão de ruptura mínima de 650 V.

O componente possui funcionamento adaptativo conforme a carga: em operação normal utiliza modo PWM, enquanto em condições de baixa carga utiliza Burst Mode, contribuindo para a redução do consumo de energia. A Sanken especifica consumo inferior a 25 mW em condição sem carga.

O STR-A6059H também incorpora diversas funções de proteção, incluindo sobrecorrente (OCP), sobretensão (OVP), sobrecarga (OLP), desligamento térmico (TSD) e funções Brown-in/Brown-out, proporcionando maior proteção ao circuito de alimentação.

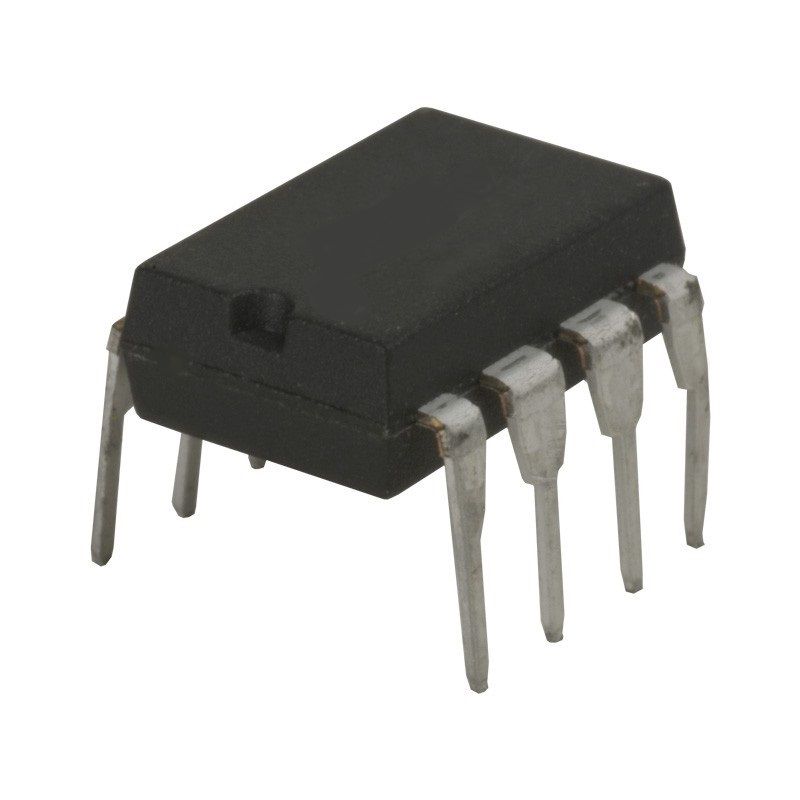

O modelo utiliza encapsulamento DIP-8 com o pino 6 removido, resultando em 7 terminais elétricos, com montagem PTH (Through Hole). A DigiKey identifica o componente como conversor AC/DC offline de topologia Flyback, com chaveamento de 100 kHz.

🔧 CARACTERÍSTICAS TÉCNICAS

• Produto: Power IC / Circuito Integrado de Potência
• Código: STR-A6059H
• Marca: Sanken
• Família: STR-A6000
• Tipo: Controlador PWM com MOSFET integrado
• Aplicação: Conversor AC/DC Offline
• Topologia: Flyback
• Método de controle: PWM em modo de corrente
• Frequência de chaveamento típica: 100 kHz
• Tensão de ruptura do MOSFET (VDSS): mínimo 650 V
• RDS(on) máximo: 6,0 Ω
• Potência de saída indicada: 19,5 W
• Alimentação VCC: até 32 V
• Tensão de partida: aproximadamente 15,3 V
• Duty Cycle: até 83%
• MOSFET interno: Sim
• Brown-in / Brown-out: Sim
• Standby automático: Sim
• Burst Mode: Sim, em baixa carga
• Random Switching: Sim
• Slope Compensation: Sim
• Leading Edge Blanking: Sim
• Proteção contra sobrecorrente (OCP): Sim
• Proteção contra sobretensão (OVP): Sim
• Proteção contra sobrecarga (OLP): Auto Restart
• Proteção térmica (TSD): Latch Shutdown
• Consumo sem carga: < 25 mW
• Encapsulamento: DIP-8
• Pinos removidos: Pino 6
• Número de terminais elétricos: 7
• Tipo de montagem: PTH / Through Hole
• Temperatura de operação: -20 °C a +125 °C

Os principais parâmetros acima são baseados nas especificações oficiais da Sanken e nos dados de distribuição da DigiKey.

⚙️ APLICAÇÕES

O STR-A6059H foi desenvolvido para aplicações de alimentação e conversão de energia, incluindo:

• 🔹 Fontes de alimentação chaveadas
• 🔹 Conversores AC/DC
• 🔹 Fontes Flyback
• 🔹 Adaptadores de baixa potência
• 🔹 Fontes auxiliares
• 🔹 Equipamentos industriais
• 🔹 Equipamentos de áudio e vídeo
• 🔹 Equipamentos de escritório
• 🔹 Eletrodomésticos
• 🔹 Fontes para placas eletrônicas
• 🔹 Sistemas de alimentação embarcados
• 🔹 Equipamentos eletrônicos de consumo
• 🔹 Projetos de conversores de potência
• 🔹 Manutenção e reparo de fontes chaveadas

A própria Sanken lista como aplicações adaptadores AC/DC de baixa potência, eletrodomésticos, fontes auxiliares e equipamentos OA, AV e industriais.
