CI TC4452 Driver de Gate MOSFET 12A SOIC-8 SMD

Código: 14615 Marca: Microchip

~~R$ 30,00~~ R$ 19,50

Qtde: Comprar Agora Estoque: Disponível

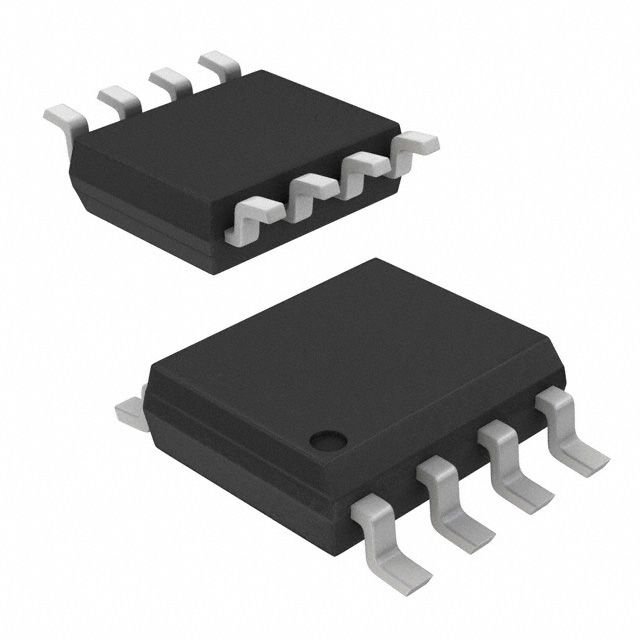

🔌 Circuito Integrado TC4452V Driver MOSFET 12A SOIC-8 SMD (TC4452) – Microchip

O TC4452V da Microchip é um driver de gate MOSFET de alta velocidade, não inversor e de saída única, desenvolvido para acionar MOSFETs de potência e IGBTs que exigem elevada corrente de acionamento. O dispositivo oferece capacidade de corrente de saída de pico superior a 12 A, proporcionando acionamento rápido de cargas capacitivas e transistores de potência.

O TC4452 possui alimentação de 4,5 V a 18 V, entrada compatível com lógica TTL/CMOS e estágio de saída CMOS push-pull de baixa impedância. A versão em SOIC-8 é indicada para montagem SMD/SMT, sendo adequada para projetos compactos de eletrônica de potência.

⚙️ Características Técnicas

Marca: Microchip
Modelo: TC4452V / TC4452
Tipo: Driver de Gate MOSFET
Função: Driver de alta velocidade
Configuração: Não inversor
Número de drivers: 1
Número de saídas: 1
Corrente de saída: até 12 A
Corrente de pico típica: 13 A
Tensão de alimentação: 4,5 V a 18 V
Entrada: Compatível com TTL/CMOS
Saída: CMOS push-pull
Impedância de saída: aproximadamente 0,9 Ω típica
Tempo de subida: aproximadamente 21 ns com carga de 10.000 pF
Tempo de descida: aproximadamente 21 ns com carga de 10.000 pF
Atraso de propagação: aproximadamente 44 ns típico
Encapsulamento: SOIC-8
Montagem: SMD / SMT
Temperatura de operação: -40 °C a +125 °C

🔧 Aplicações

O TC4452 é indicado para aplicações que necessitam de acionamento rápido e eficiente de transistores de potência, como:

Drivers de MOSFET de potência
Drivers de IGBT
Fontes de alimentação chaveadas
Conversores de potência
Inversores
Controle de motores
Acionamento de solenóides
Geradores de pulsos
Circuitos de chaveamento de alta velocidade
Eletrônica de potência em geral

A Microchip especifica a família TC4451/TC4452 para acionamento de grandes MOSFETs e IGBTs, além de aplicações como drivers de motores, solenóides e geradores de pulsos.

📄 Datasheet

Datasheet oficial Microchip – TC4451/TC4452 – 12A High-Speed MOSFET Drivers:
Baixar Datasheet TC4451/TC4452 – Microchip
