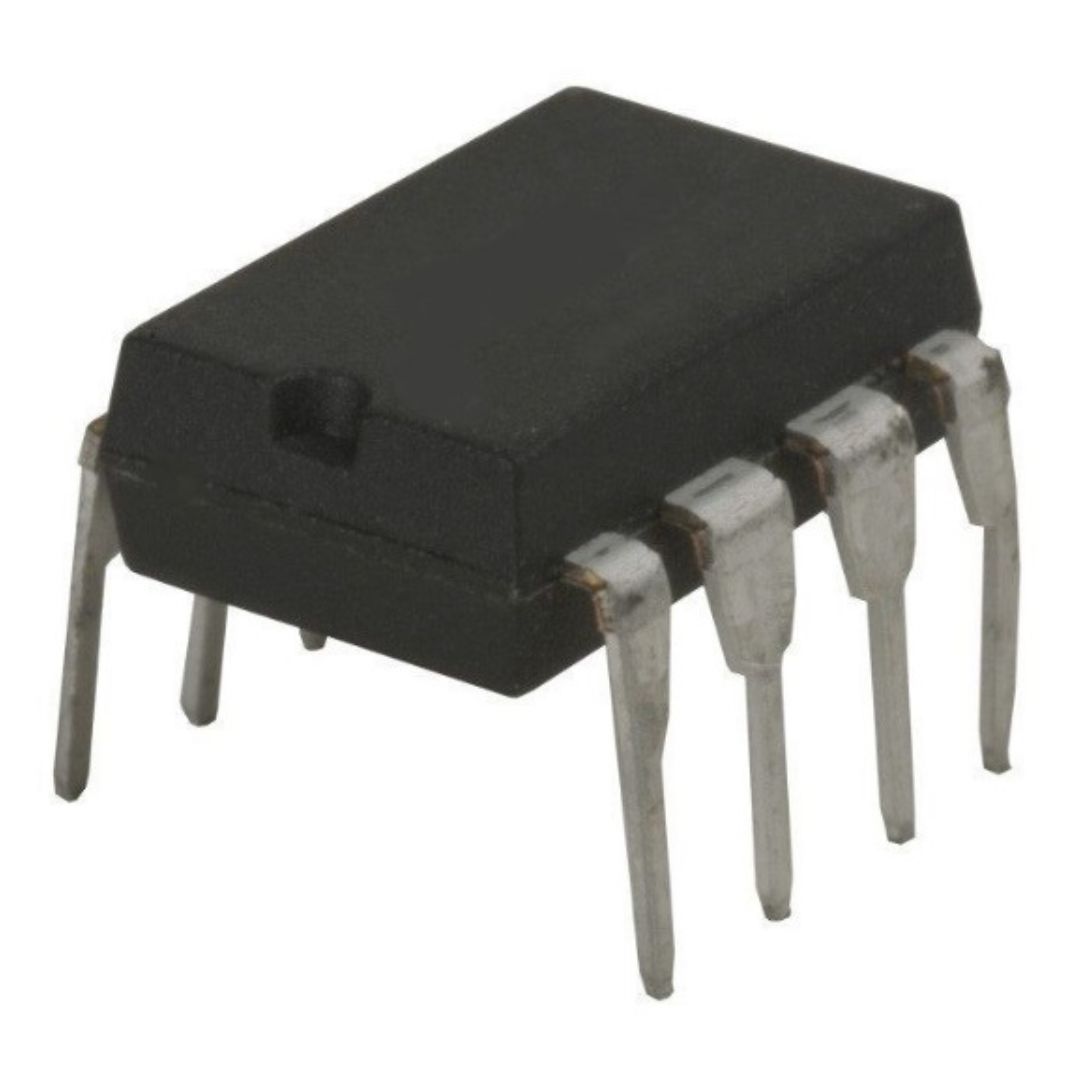

CI THX203H DIP-8 PTH Controlador PWM para Fonte Chaveada AC/DC

Código: 27340 Marca: THX

~~R$ 8,00~~ R$ 5,20

Qtde: Comprar Agora Estoque: Disponível

🔌 CI THX203H DIP-8 PTH – Controlador PWM para Fonte Chaveada AC/DC | Marca THX

O CI THX203H DIP-8 PTH é um controlador PWM de alta eficiência, desenvolvido para aplicações em fontes chaveadas AC/DC, especialmente em topologias flyback de baixa potência. Com tecnologia de controle em modo corrente (Current Mode), este circuito integrado garante excelente estabilidade, proteção avançada e baixo consumo de energia.

Projetado para simplificar o desenvolvimento de fontes, o THX203H conta com MOSFET de alta tensão integrado (~700V), reduzindo a quantidade de componentes externos e aumentando a confiabilidade do sistema.

⚙️ Principais Características

✔️ Controlador PWM em modo corrente (Current Mode Control)
✔️ MOSFET interno de alta tensão (~700V)
✔️ Encapsulamento DIP-8 (PTH – furo passante)
✔️ Alta eficiência e baixo consumo em standby
✔️ Partida suave (Soft Start)
✔️ Oscilador interno de precisão
✔️ Proteções completas:
- Sobretensão (OVP)
- Sobrecorrente (OCP)
- Sobrecarga (OLP)
- Sobretemperatura (OTP)

🔋 Aplicações

Fontes chaveadas AC/DC (Flyback)
Carregadores de celular e eletrônicos
Fontes standby
Adaptadores AC/DC compactos
Equipamentos eletrônicos de consumo
Pequenas fontes industriais

📐 Especificações Técnicas (Típicas)

Modelo: THX203H
Tipo: Controlador PWM com MOSFET integrado
Encapsulamento: DIP-8 (PTH)
Tensão suportada (MOSFET): ~700V
Topologia: Flyback
Potência típica: até ~12W (dependendo do projeto)
Modo de controle: Corrente (Current Mode)

🚀 Benefícios

🔧 Redução de custo e complexidade do circuito
⚡ Alta eficiência energética
🔒 Maior proteção e confiabilidade
📉 Baixo consumo em standby (ideal para normas energéticas)
🧩 Fácil aplicação em projetos com montagem PTH

📄 Datasheet (Manual Técnico)

Acesse o documento técnico completo com diagramas e aplicações:

🔗 https://www.sunrom.com/download/411.pdf
