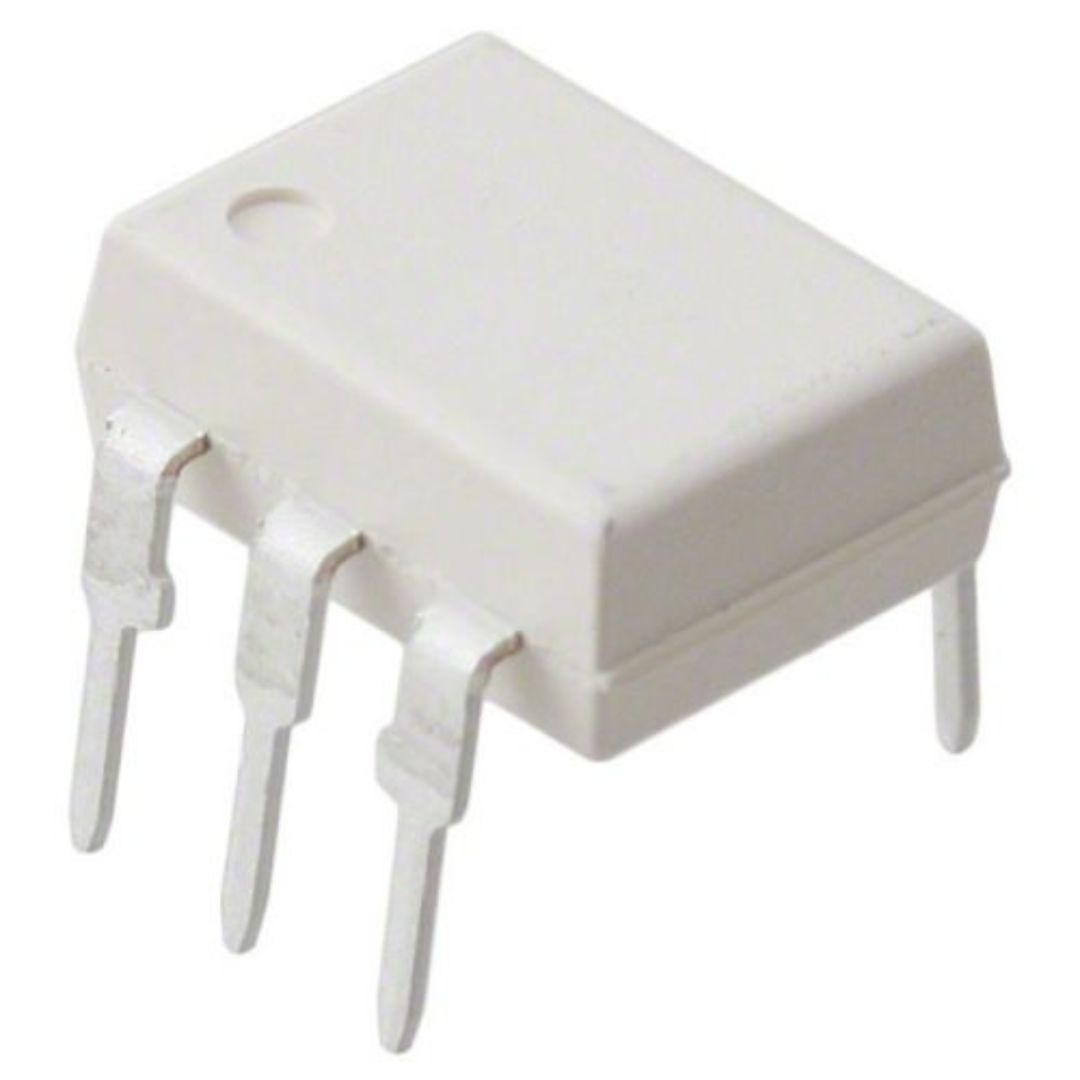

TIL117 Optoacoplador com Fototransistor e Base DIP-6 PTH

Código: 12358 Marca: Texas Instruments

~~R$ 3,50~~ R$ 2,28

Qtde: Comprar Agora Estoque: Disponível

🔌 DESCRIÇÃO DO PRODUTO

O Circuito Integrado TIL117 DIP-6 Branco PTH, da Texas Instruments, é um optoacoplador com saída por fototransistor, desenvolvido para realizar isolamento elétrico entre diferentes partes de um circuito eletrônico. O componente utiliza um LED emissor infravermelho de arseneto de gálio (GaAs) opticamente acoplado a um fototransistor de silício, permitindo a transmissão de sinais sem conexão elétrica direta entre entrada e saída.

O TIL117 possui 1 canal, saída por fototransistor com terminal de base e encapsulamento DIP-6/PTH, sendo indicado para isolamento de sinais, interfaces entre circuitos com diferentes potenciais, entradas de sistemas digitais, fontes de alimentação, controladores e aplicações industriais. A documentação da família TIL117 também destaca sua compatibilidade com circuitos lógicos TTL.

Para a versão branca, a documentação disponível identifica a variante com sufixo -M como a opção de encapsulamento branco. Portanto, caso a peça física seja realmente branca, é recomendável conferir a marcação completa do componente antes do cadastro definitivo.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Optoacoplador / Optoisolador com Fototransistor
Marca: Texas Instruments
Part Number: TIL117
Tipo: Optoacoplador com saída por fototransistor
Número de canais: 1
Tipo de entrada: LED infravermelho
Tipo de saída: Fototransistor com terminal de base
Tensão de saída máxima: 80 V
Tensão direta do LED: aproximadamente 1,32 V
Montagem: PTH / Through Hole
Encapsulamento: DIP-6 / 6-DIP
Número de terminais: 6
Cor do encapsulamento: Branco — verificar sufixo/modelo completo
Compatibilidade: Circuitos lógicos TTL
Isolamento elétrico: Sim
Aplicações: Isolamento de sinais, interfaces digitais, fontes de alimentação e sistemas de controle.

📄 DATASHEET

TIL117 – Optically Coupled Isolator / Phototransistor Output – Texas Instruments:

Datasheet TIL117 – Texas Instruments (PDF)
