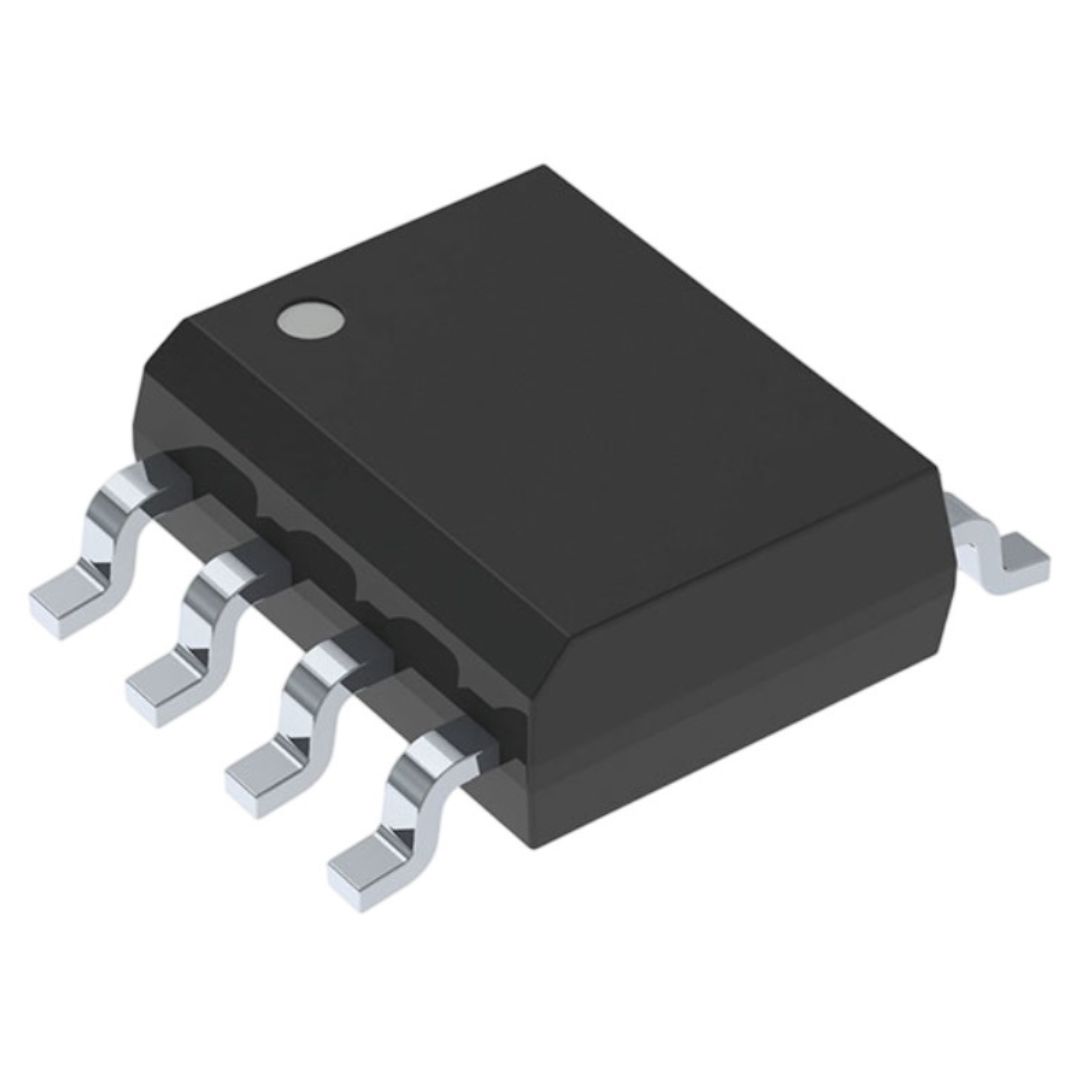

TL431ACDR2G CI de Referência Ajustável 1% – Pacote SOIC-8 SMD

Código: 34676 Marca: Onsemi

~~R$ 2,80~~ R$ 1,82

Qtde: Comprar Disponibilidade: Imediata Estoque: 1000 unidades

⚙️ TL431ACDR2G – Referência de Tensão Programável 2,5 V a 36 V – onsemi (SOIC-8 SMD)

O TL431ACDR2G, fabricado pela onsemi, é um circuito integrado de referência de tensão ajustável (shunt regulator) de alta precisão. Com faixa programável de 2,495 V até 36 V, ele permite ajustar tensões de referência conforme seu circuito, operando com correntes entre 1 mA e 100 mA. AllDatasheet+3Mouser Electronics+3DigiKey+3

Ideal para projetos de fontes de alimentação, reguladores lineares, comparadores, circuitos de controle e medição, o TL431ACDR2G é bastante versátil e confiável em aplicações de precisão.

📌 Especificações Técnicas Principais

Parâmetro	Valor / Faixa
Tensão de referência típica (Vref)	2,495 V onsemi+2AllDatasheet+2
Tensão máxima de entrada ajustável	Até 36 V onsemi+3Mouser Electronics+3AllDatasheet+3
Corrente de saída (sink)	1 mA a 100 mA AllDatasheet+3onsemi+3Mouser Electronics+3
Tolerância de precisão	±1 % DigiKey+1
Coeficiente de temperatura típico	50 ppm/°C DigiKey+2arrow.com+2
Impedância dinâmica típica	0,22 Ω onsemi+2Mouser Electronics+2
Faixa de temperatura ambiente	0 °C a 70 °C (TA) DigiKey+2Mouser Electronics+2
Encapsulamento / montagem	SOIC-8, SMD Mouser Electronics+2DigiKey+2

✅ Vantagens & Aplicações

Permite ajustar a tensão de referência entre 2,495 V e 36 V com apenas dois resistores externos
Alta precisão (±1 %) — ideal para circuitos que exigem estabilidade e controle fino
Operação confiável em ampla faixa de corrente (1 mA a 100 mA)
Baixa impedância dinâmica favorece resposta rápida e estabilidade
Pode ser usado como substituto para diodos Zener em muitos circuitos
Aplicações típicas incluem reguladores lineares, fontes chaveadas, comparadores, sensores, circuitos de monitoramento e controle de tensão

📄 Documentação Oficial / Datasheet

🔗 Datasheet TL431ACDR2G – onsemi (PDF) onsemi
Outra fonte direta: AllDatasheet – TL431ACDR2G AllDatasheet
