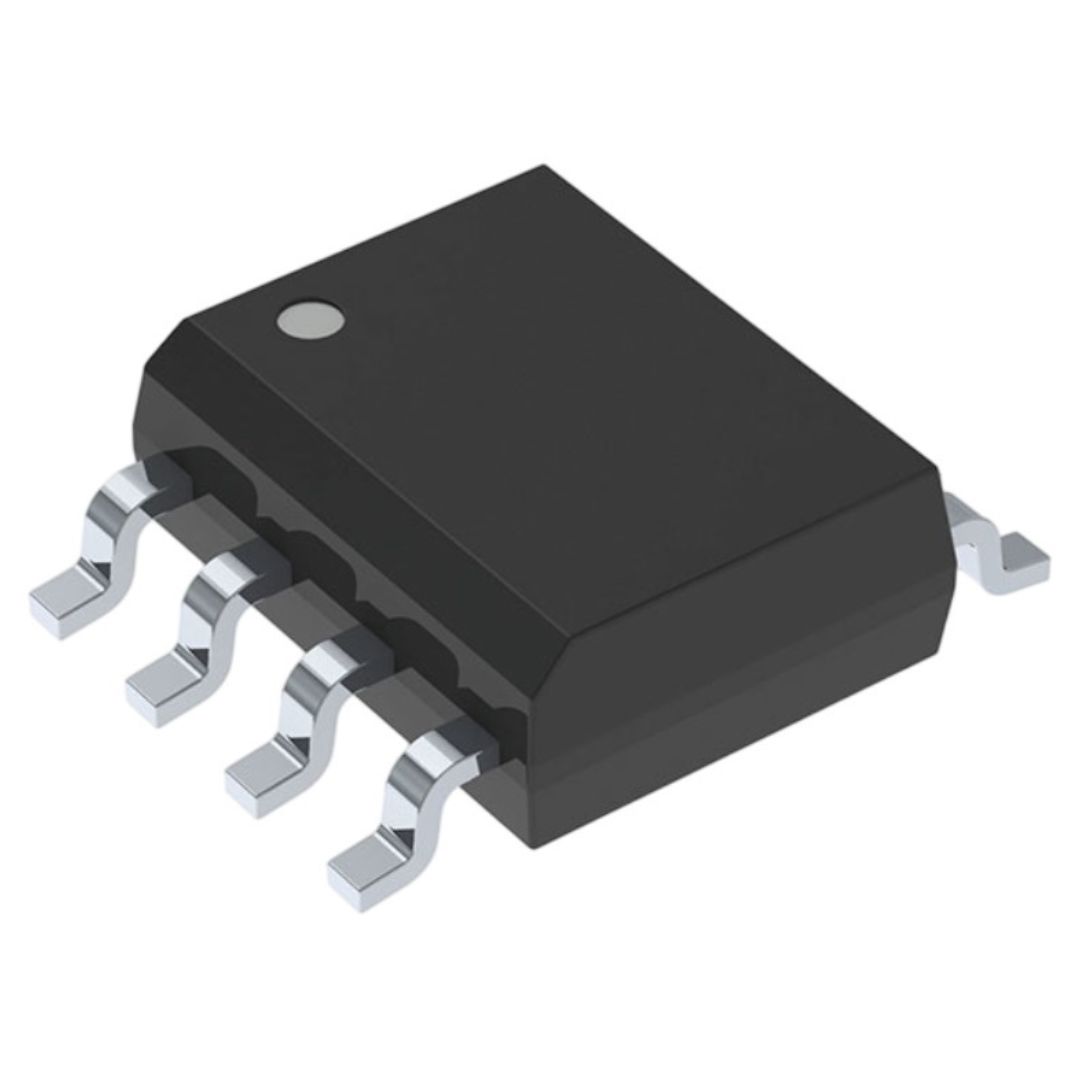

CI TL431AID Controlador de Tensão de Precisão SOIC-8 – SMD Texas Instruments

Código: 34677 Marca: Texas Instruments

~~R$ 2,80~~ R$ 1,82

Qtde: Comprar Disponibilidade: Imediata Estoque: 1000 unidades

⚙️ Circuito Integrado TL431AID Referência de Tensão Ajustável 2.5V SOIC-8 SMD – Texas Instruments

O TL431AID é um circuito integrado de referência de tensão ajustável de precisão, desenvolvido pela Texas Instruments, amplamente utilizado em fontes de alimentação, reguladores lineares, conversores DC/DC, carregadores e fontes chaveadas.

Com uma tensão de referência precisa de 2,495V e faixa de operação ajustável até 36V, o TL431AID garante excelente estabilidade térmica e baixo desvio de tensão, sendo ideal para projetos que exigem alta confiabilidade e precisão.

📌 Características Técnicas

Fabricante: Texas Instruments
Modelo: TL431AID
Tipo: Referência de tensão ajustável (Shunt Regulator)
Tensão de referência (Vref): 2,495V típica
Faixa de tensão de operação: 2,5V a 36V
Corrente de cátodo: 1mA a 100mA
Tolerância de precisão: ±0,5%
Encapsulamento: SOIC-8 (SMD)
Temperatura de operação: -40°C a +85°C
Montagem: Superfície (SMD)

🔋 Vantagens e Aplicações

✅ Alta precisão e estabilidade térmica
✅ Ampla faixa de operação ajustável
✅ Proteção interna contra sobrecorrente
✅ Compacto e ideal para montagem em superfície (SMD)
✅ Compatível com projetos industriais, automotivos e eletrônicos de consumo

Aplicações típicas:

Fontes de alimentação ajustáveis
Reguladores lineares e comutados
Circuitos de controle de tensão
Equipamentos de teste e medição
Aplicações industriais e automação

📄 Documentação Técnica

Para informações completas sobre desempenho elétrico e curvas características, consulte o datasheet oficial:
🔗 Datasheet TL431AID – Texas Instruments (PDF)
