📦 DESCRIÇÃO DO PRODUTO

O Circuito Integrado TLC1549CP, da Texas Instruments, é um Conversor Analógico-Digital (ADC) de 10 bits, desenvolvido para converter sinais analógicos em dados digitais para utilização em sistemas eletrônicos, microcontroladores, equipamentos de medição, instrumentação e sistemas de aquisição de dados.

O TLC1549CP utiliza arquitetura de aproximação sucessiva (SAR) e possui 1 canal de entrada analógica, oferecendo resolução de 10 bits e taxa máxima de conversão de até 38 kSPS. O dispositivo possui saída de dados serial e clock de sistema integrado, simplificando sua conexão com processadores e sistemas digitais.

O componente também possui função integrada de Sample-and-Hold, permitindo realizar a amostragem do sinal analógico antes da conversão. Sua interface utiliza sinais de Chip Select (CS), I/O Clock e Data Out, proporcionando uma comunicação serial de três fios com o sistema de controle.

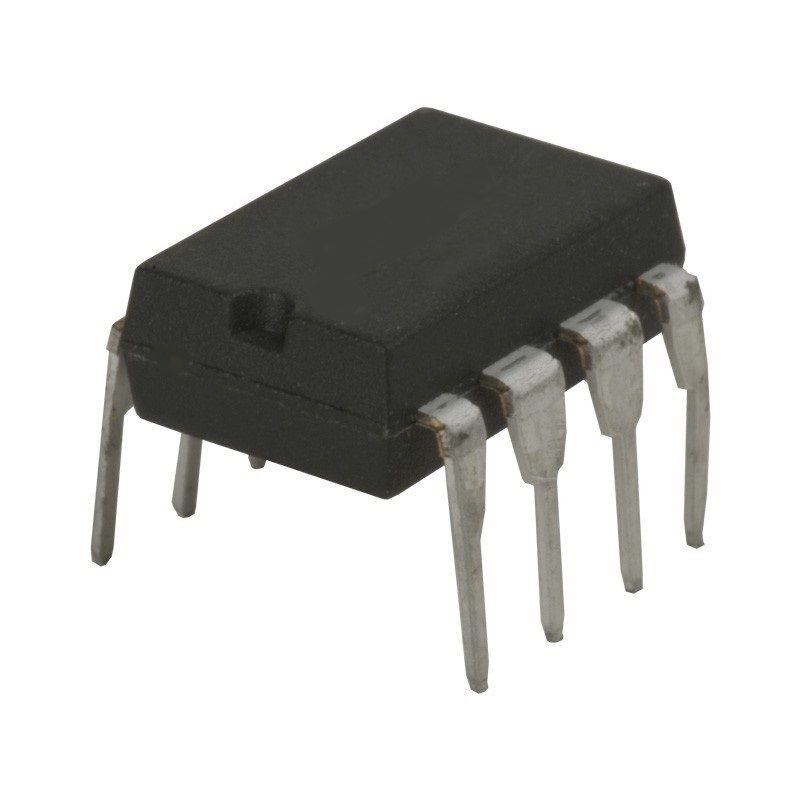

O TLC1549CP possui encapsulamento PDIP-8, correspondente ao formato DIP-8 para montagem PTH (Through Hole), sendo adequado para projetos eletrônicos, prototipagem, manutenção e equipamentos que utilizam componentes de inserção convencional.

🔧 CARACTERÍSTICAS TÉCNICAS

• Produto: Conversor Analógico-Digital (ADC)
• Código: TLC1549CP
• Marca: Texas Instruments
• Tipo: ADC SAR
• Resolução: 10 bits
• Número de canais: 1 canal
• Entrada: Analógica, single-ended
• Taxa máxima de conversão: 38 kSPS
• Interface: Serial
• Arquitetura: SAR (Successive Approximation Register)
• Sample-and-Hold: Integrado
• Clock: Clock de sistema integrado
• Referência: Entrada de referência externa
• Tensão de entrada analógica: 0 V a 5,5 V, conforme condições especificadas
• Alimentação analógica: 4,5 V a 5,5 V
• Alimentação digital: 4,5 V a 5,5 V
• Consumo típico: aproximadamente 4 mW
• Erro total não ajustado: até ±1 LSB
• Temperatura de operação: -40 °C a +85 °C para a família especificada
• Encapsulamento: PDIP-8
• Número de pinos: 8
• Tipo de montagem: PTH / Through Hole
• Tecnologia: CMOS
• Aplicação principal: Conversão de sinais analógicos para digitais

As especificações acima são baseadas na documentação oficial da Texas Instruments para a família TLC1549 e especificamente para o TLC1549CP.

⚙️ APLICAÇÕES

• 🔹 Conversão de sinais analógicos
• 🔹 Sistemas de aquisição de dados
• 🔹 Instrumentação eletrônica
• 🔹 Equipamentos de medição
• 🔹 Sistemas de controle
• 🔹 Interfaces com microcontroladores
• 🔹 Sistemas embarcados
• 🔹 Monitoramento de sensores
• 🔹 Leitura de sinais analógicos
• 🔹 Automação industrial
• 🔹 Equipamentos industriais
• 🔹 Controle de processos
• 🔹 Processamento de sinais
• 🔹 Projetos eletrônicos
• 🔹 Prototipagem
• 🔹 Manutenção e reparo de equipamentos eletrônicos

O TLC1549 é indicado para aplicações que necessitam converter sinais analógicos em dados digitais utilizando uma interface serial, com resolução de 10 bits e taxa de conversão de até 38 kSPS.

📄 DATASHEET

Datasheet oficial – Texas Instruments TLC1549:
Baixar Datasheet TLC1549 – Texas Instruments
