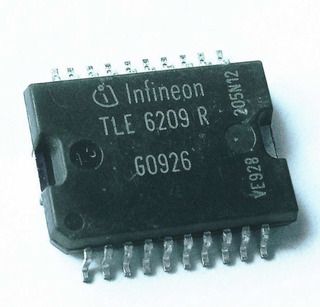

Circuito Integrado TLE6209R Driver de Motor AEC-Q100

Código: 12610 Marca: Infineon

~~R$ 45,00~~ R$ 29,25

Qtde: Comprar Agora Estoque: Disponível

🔌 DESCRIÇÃO DO PRODUTO

O Circuito Integrado TLE6209R AEC-Q100 (SMD), da Infineon, é um driver H-Bridge de potência para motores DC, desenvolvido para aplicações de controle e gerenciamento de motores, especialmente em sistemas automotivos. O dispositivo integra quatro estágios de potência D-MOS formando uma ponte H, permitindo controlar cargas bidirecionais como motores de corrente contínua.

O TLE6209R suporta corrente de saída de até 6 A contínuos e 7 A de pico, com alimentação de 5,2 V a 40 V. O componente oferece controle dos modos avanço, reversão e frenagem, além de limitação de corrente ajustável por chopper e interface SPI para configuração e diagnóstico.

O dispositivo também possui recursos de proteção contra sobrecorrente, curto-circuito, sobretensão, subtensão e sobretemperatura, além de detecção de carga aberta e diagnóstico de falhas. Seu encapsulamento PG-DSO-20 (Power-SO) permite montagem SMD/SMT, sendo adequado para projetos automotivos e sistemas de controle de motores que exigem alta integração e robustez.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Driver de Motor H-Bridge
Marca: Infineon
Part Number: TLE6209R
Série: TLE6209
Tipo: Driver H-Bridge para Motor DC
Tecnologia: Smart Power Technology / D-MOS
Corrente contínua de saída: até 6 A
Corrente de pico: até 7 A
Tensão de alimentação: 5,2 V a 40 V
Tensão máxima contra transientes: até 45 V
RDS(on) High-Side: typ. 140 mΩ
RDS(on) Low-Side: typ. 130 mΩ
Controle: PWM e DIR
Interface de diagnóstico: SPI
Limitação de corrente: Chopper ajustável até 7 A
Modos de operação: Avanço, reversão e frenagem
Proteções: Sobrecorrente, curto-circuito, sobretensão, subtensão e sobretemperatura
Diagnóstico: Carga aberta e falhas de saída via SPI
Monitoramento térmico: Pré-alerta, alerta e desligamento
Montagem: SMD / SMT
Encapsulamento: PG-DSO-20 / Power-SO
Número de terminais: 20
Qualificação: AEC-Q100
Temperatura de junção: -40 °C a +150 °C
Aplicações: Motores DC, controle automotivo, válvulas, atuadores, sistemas de gerenciamento de motor e aplicações industriais.

📄 DATASHEET

TLE6209R – 7 A H-Bridge for DC-Motor Applications – Infineon

Datasheet oficial TLE6209R – Infineon (PDF)
