CI TLV9361IDBVR Texas Instruments 40V 10,6MHz SMD

Código: 16648 Marca: Texas Instruments

~~R$ 5,00~~ R$ 3,25

Qtde: Comprar Agora Estoque: Disponível

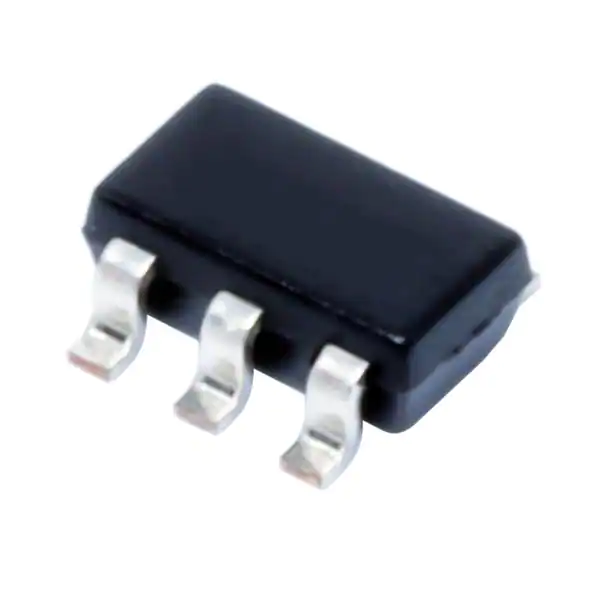

Circuito Integrado TLV9361IDBVR Amplificador Operacional 40V 10,6MHz SOT-23-5 SMD – Texas Instruments

O TLV9361IDBVR da Texas Instruments é um circuito integrado amplificador operacional de canal único, desenvolvido para aplicações de processamento de sinais analógicos, condicionamento de sinais e circuitos de controle. Com tensão total de alimentação de 4,5 V a 40 V e largura de banda de ganho de 10,6 MHz, oferece desempenho adequado para projetos que exigem precisão, velocidade de resposta e flexibilidade de alimentação.

O componente possui saída rail-to-rail, permitindo que a tensão de saída se aproxime dos limites dos trilhos de alimentação. Apresenta também baixo ruído, baixa tensão de offset, elevada rejeição de modo comum e taxa de variação (slew rate) de 25 V/µs, características que favorecem sua utilização em circuitos analógicos de alto desempenho.

Com encapsulamento SOT-23-5 para montagem em superfície (SMD/SMT), o TLV9361IDBVR contribui para projetos compactos e pode ser integrado a sistemas de instrumentação, aquisição de dados, controle industrial e condicionamento de sinais.

📋 ESPECIFICAÇÕES TÉCNICAS

Fabricante: Texas Instruments
Código do componente: TLV9361IDBVR
Tipo: Amplificador operacional
Número de canais: 1 (canal único)
Tensão total de alimentação: 4,5 V a 40 V
Largura de banda de ganho (GBW): 10,6 MHz (típica)
Taxa de variação (slew rate): 25 V/µs (típica)
Tensão de offset de entrada: ±400 µV (típica)
Corrente de alimentação: 2,6 mA por amplificador (típica)
Saída: Rail-to-rail
Corrente de saída: ±60 mA (típica)
Arquitetura: CMOS
Faixa de temperatura de operação: -40 °C a +125 °C
Encapsulamento: SOT-23-5 (DBV)
Número de pinos: 5
Tipo de montagem: SMD/SMT

⚙️ APLICAÇÕES

Condicionamento e amplificação de sinais analógicos
Sistemas de aquisição de dados
Circuitos de instrumentação eletrônica
Equipamentos industriais
Circuitos de controle e monitoramento
Interfaces de sensores
Processamento de sinais analógicos
Projetos eletrônicos com alimentação de alta tensão

📄 DATASHEET

Fabricante: Texas Instruments

Baixar datasheet oficial da série TLV9361 – PDF
