Circuito Integrado TS12A4515P Analog Switch 12V DIP-8 PTH

Código: 15756 Marca: TEXAS

~~R$ 4,00~~ R$ 2,60

Qtde: Comprar Agora Estoque: Disponível

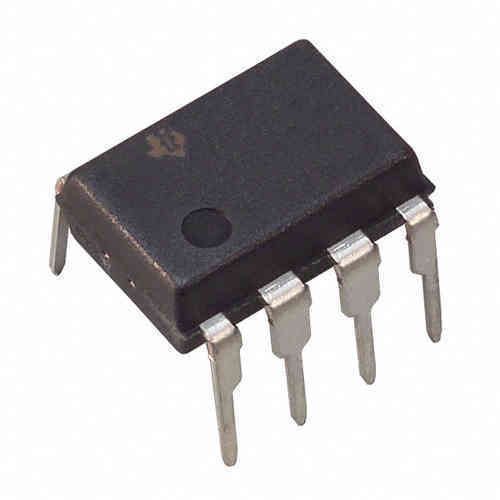

Circuito Integrado TS12A4515P DIP-8 PTH – Texas Instruments

O TS12A4515P da Texas Instruments é um circuito integrado de chave analógica CMOS SPST (Single Pole Single Throw) de 1 canal, com configuração normalmente fechada (NC). Desenvolvido para aplicações de chaveamento de sinais analógicos, o componente oferece baixa resistência de condução e pode operar com alimentação única de 2 V a 12 V.

O TS12A4515P possui encapsulamento PDIP-8, com 8 pinos e montagem PTH (Through Hole). O dispositivo permite a passagem de sinais analógicos rail-to-rail e apresenta baixa corrente de fuga, sendo indicado para diversos circuitos de controle e chaveamento de sinais.

📋 ESPECIFICAÇÕES TÉCNICAS

• Fabricante: Texas Instruments
• Modelo: TS12A4515P
• Tipo: Chave analógica CMOS / Analog Switch
• Configuração: SPST, 1:1
• Número de canais: 1
• Tipo de chave: Normalmente fechada (NC)
• Alimentação: 2 V a 12 V
• RON máximo: 15 Ω @ 12 V / 20 Ω @ 5 V / 50 Ω @ 3,3 V
• Tempo de acionamento (tON): 80 ns @ 12 V
• Tempo de desligamento (tOFF): 50 ns @ 12 V
• Corrente de fuga OFF: até 1 nA @ 25 °C
• Carga de injeção: 11,5 pC @ 12 V
• Compatibilidade lógica: TTL/CMOS com alimentação de 5 V
• Encapsulamento: PDIP-8 / DIP-8
• Número de pinos: 8
• Montagem: PTH / Through Hole
• Temperatura de operação: -40 °C a +85 °C

🔧 CARACTERÍSTICAS

• Chave analógica CMOS de 1 canal
• Configuração SPST normalmente fechada (NC)
• Baixa resistência de condução
• Operação com alimentação única de 2 V a 12 V
• Baixa corrente de fuga
• Baixa injeção de carga
• Comutação rápida
• Compatível com sinais analógicos rail-to-rail
• Interface lógica compatível com TTL/CMOS
• Encapsulamento DIP-8 para montagem PTH

⚙️ APLICAÇÕES

• Chaveamento de sinais analógicos
• Seleção de sinais
• Circuitos de controle analógico
• Sistemas de aquisição de sinais
• Interfaceamento de sinais
• Equipamentos eletrônicos
• Circuitos de processamento de sinais

📄 DATASHEET

Datasheet TS12A4515P – Texas Instruments
