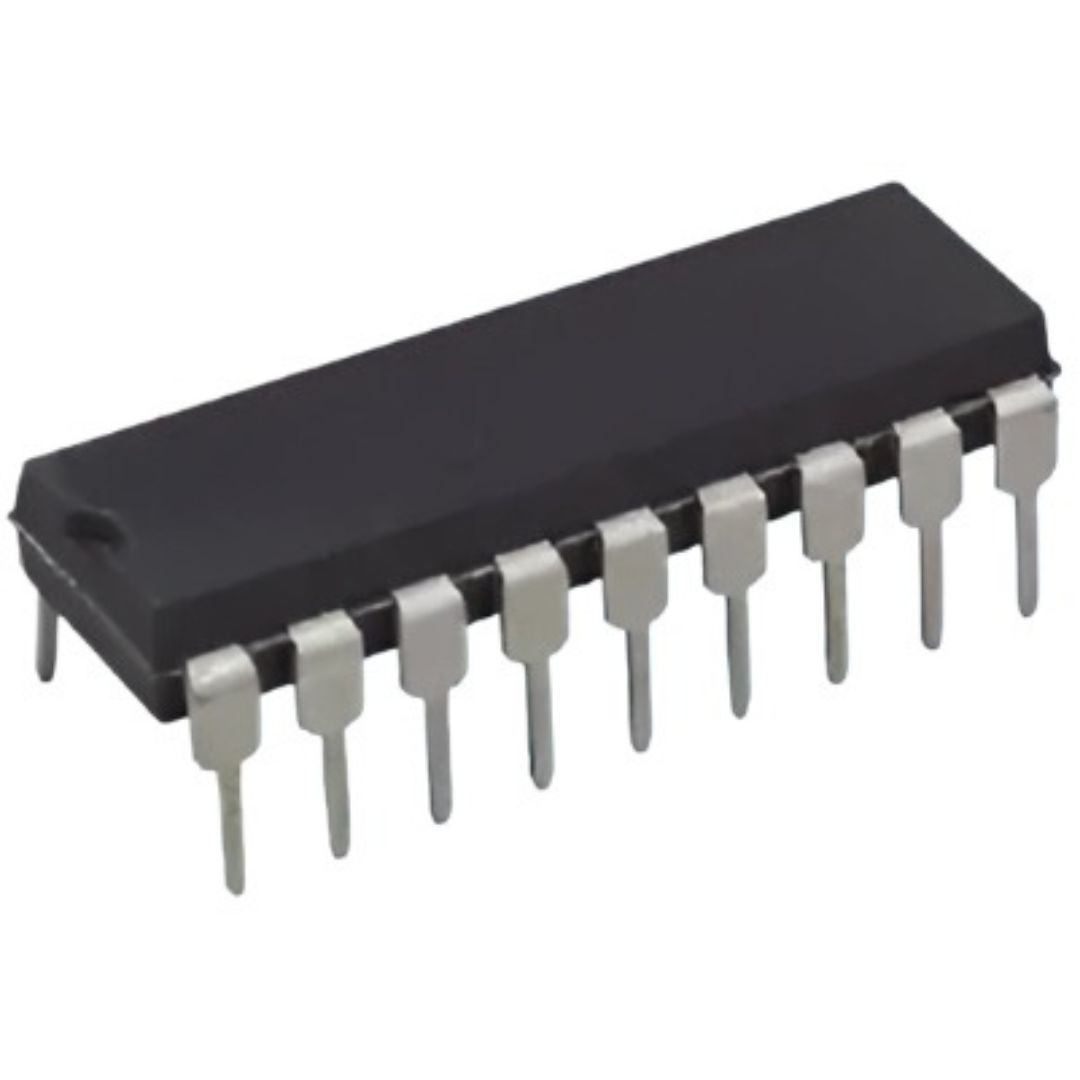

Transistor Darlington ULN2803AN 8 Saídas DIP-18 500mA

Código: 8859 Marca: Texas Instruments

~~R$ 4,50~~ R$ 2,92

Qtde: Comprar Agora Estoque: Disponível

📦 DESCRIÇÃO DO PRODUTO

O Transistor Darlington ULN2803AN DIP-18 50V 500mA da Texas Instruments é um driver de alta corrente composto por oito transistores Darlington NPN, projetado para acionar cargas que exigem maior corrente a partir de sinais lógicos TTL e CMOS. Amplamente utilizado em automação, sistemas embarcados e projetos com microcontroladores, o ULN2803AN permite controlar relés, motores de passo, solenóides, LEDs de alta potência e diversos dispositivos indutivos com segurança e eficiência.

O circuito integrado incorpora oito pares Darlington independentes, cada um capaz de fornecer até 500 mA de corrente e suportar tensões de até 50 V. Além disso, possui diodos de proteção (Flyback Clamp Diodes) integrados, eliminando a necessidade de componentes externos para proteção contra sobretensões geradas por cargas indutivas.

Seu encapsulamento DIP-18 (PTH - Through Hole) facilita a montagem em placas de circuito impresso, protoboards e projetos de prototipagem. O ULN2803AN é uma das soluções mais utilizadas para interface entre microcontroladores como Arduino, PIC, AVR, STM32, ESP32, Raspberry Pi e dispositivos de potência, oferecendo alta confiabilidade, simplicidade de aplicação e excelente desempenho.

🔧 CARACTERÍSTICAS TÉCNICAS

Marca: Texas Instruments
Modelo: ULN2803AN
Tipo: Array de Transistores Darlington NPN
Quantidade de canais: 8
Configuração: Oito pares Darlington independentes
Tensão máxima de saída: 50 V
Corrente máxima por canal: 500 mA
Entradas compatíveis: TTL e CMOS (5 V)
Diodos Flyback integrados para proteção de cargas indutivas
Saídas de coletor aberto (Open Collector)
Encapsulamento: DIP-18
Montagem: PTH (Through Hole)
Número de pinos: 18
Baixo consumo de corrente nas entradas
Alta confiabilidade e longa vida útil

⚙️ APLICAÇÕES

Acionamento de relés
Controle de motores de passo
Solenóides
Displays de LED
Lâmpadas e cargas de potência
Automação industrial
Sistemas embarcados
Arduino
ESP32
Raspberry Pi
PIC
STM32
CLPs (Controladores Lógicos Programáveis)
Interfaces de potência
Impressoras e equipamentos industriais
Máquinas CNC
Robótica

📦 CONTEÚDO DA EMBALAGEM

01x Transistor Darlington ULN2803AN DIP-18 50V 500mA PTH - Texas Instruments
