Conector Macho KK 4 Vias Passo 3.96mm 180° DS1072-04MVT6

Código: 14601 Marca: CONNFLY

~~R$ 1,50~~ R$ 0,98

Qtde: Comprar Agora Estoque: Disponível

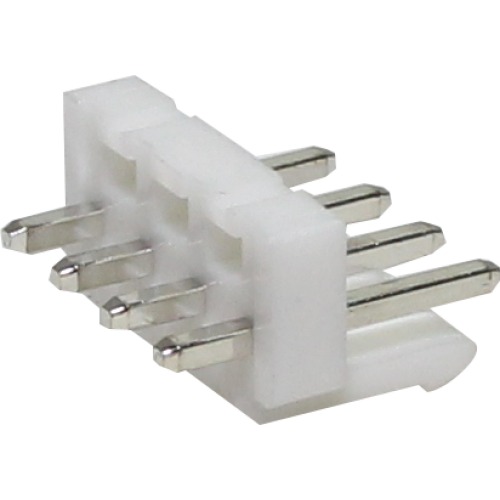

🔌 Conector KK (KKzão) 4 Vias Macho 180° 3.96mm – 5028-04 / DS1072-04MVT6 – CONNFLY

O DS1072-04MVT6 da CONNFLY é um conector macho tipo KK (conhecido popularmente como KKzão) com 4 vias, passo de 3,96 mm e montagem vertical para conexão em placa de circuito impresso (PCB). É indicado para realizar conexões elétricas entre fios e placas eletrônicas de maneira prática, segura e organizada.

O conector faz parte da série DS1072, desenvolvida para aplicações Wire-to-Board (fio-para-placa). Possui estrutura compacta, sistema de encaixe com trava e contatos metálicos adequados para conexões em equipamentos e projetos eletrônicos.

⚙️ Características Técnicas

Marca: CONNFLY
Modelo: DS1072-04MVT6
Código similar: 5028-04
Série: DS1072
Tipo: Conector KK / KKzão
Gênero: Macho
Número de vias: 4
Número de contatos: 4
Passo (Pitch): 3,96 mm
Orientação: 180° / Vertical
Montagem: THT / Through-Hole
Aplicação: Wire-to-Board (fio para placa)
Material do alojamento: Nylon 66
Classificação de inflamabilidade: UL94 V-0
Material dos contatos: Liga de cobre
Acabamento dos contatos: Estanho
Tensão nominal: 250 V AC/DC
Corrente nominal: até 7 A (com fio 18 AWG)
Resistência de contato: máximo 30 mΩ
Resistência de isolamento: mínimo 1000 MΩ
Tensão suportável: 1000 V AC por 1 minuto
Faixa de temperatura: -25 °C a +85 °C
Cor: Branco/Transparente, conforme versão
Fabricante: CONNFLY

🔧 Aplicações

O Conector KK 4 Vias 3,96 mm pode ser utilizado em placas de circuito impresso, fontes de alimentação, equipamentos eletrônicos, sistemas de automação, máquinas, controles, módulos eletrônicos, equipamentos industriais e projetos eletrônicos que necessitem de uma conexão Wire-to-Board.

É uma alternativa prática para interligação de fios e placas, especialmente em aplicações que utilizam conectores compactos com múltiplas vias e sistema de retenção.

📐 Informações de Montagem

O DS1072 utiliza passo de 3,96 mm entre os contatos. A documentação da CONNFLY apresenta versões macho vertical e macho em ângulo reto, além dos respectivos layouts recomendados para PCB
