CRISTAL SMD 16.000MHz (16MHz) 20pF 30ppm HOSONIC – SB-16.000000-F-20-E-30-30R

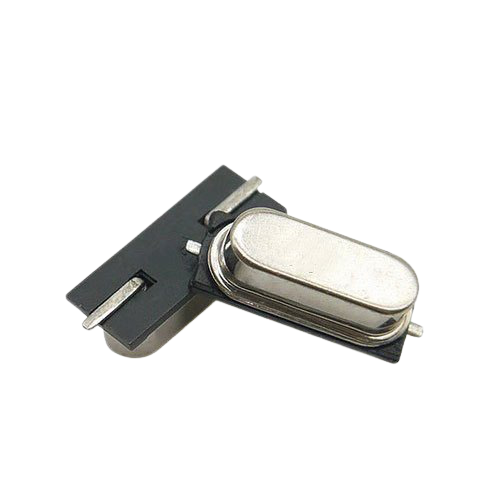

O Cristal SMD Hosonic SB-16.000000-F-20-E-30-30R é um ressonador de cristal de quartzo desenvolvido para fornecer uma referência de frequência estável em circuitos eletrônicos.

Com frequência nominal de 16.000 MHz (16 MHz), capacitância de carga especificada em 20 pF e estabilidade/tolerância de frequência de 30 ppm, este cristal é indicado para aplicações que necessitam de uma fonte de clock ou referência de frequência precisa.

O componente utiliza montagem SMD (Surface Mount Device), permitindo sua instalação diretamente na superfície da placa de circuito impresso (PCB). Seu formato compacto é adequado para equipamentos eletrônicos modernos que utilizam componentes de montagem superficial.

Cristais de quartzo são amplamente utilizados como elementos de referência em circuitos osciladores, microcontroladores, processadores, sistemas digitais, equipamentos de comunicação e diversas outras aplicações eletrônicas.

O modelo SB-16.000000-F-20-E-30-30R deve ser utilizado observando-se os requisitos de frequência, capacitância de carga, tolerância, estabilidade e circuito oscilador da aplicação.

🔧 Especificações Técnicas

• Produto: Cristal de Quartzo SMD

• Fabricante/Marca: Hosonic

• Part Number: SB-16.000000-F-20-E-30-30R

• Frequência nominal: 16.000 MHz

• Frequência equivalente: 16 MHz

• Capacitância de carga (CL): 20 pF

• Tolerância/precisão de frequência: 30 ppm

• Tipo: Cristal de quartzo

• Montagem: SMD / SMT

• Tecnologia: Ressonador de quartzo

• Aplicação: Referência de frequência / clock

• Formato: SMD compacto

• Fabricante: Hosonic Technology

⚙️ Características

• Frequência nominal de 16 MHz

• Especificação de 16.000 MHz

• Capacitância de carga de 20 pF

• Especificação de 30 ppm

• Tecnologia baseada em cristal de quartzo

• Montagem SMD

• Componente compacto para PCB

• Indicado para circuitos osciladores

• Utilizado como referência de clock

• Adequado para circuitos digitais e eletrônicos

• Fabricado pela Hosonic

• Código SB-16.000000-F-20-E-30-30R

🔌 Aplicações

O Cristal SMD Hosonic 16MHz pode ser utilizado em diversas aplicações eletrônicas que necessitam de uma referência de frequência, incluindo:

• Microcontroladores

• Circuitos digitais

• Processadores

• Sistemas embarcados

• Placas eletrônicas

• Circuitos de clock

• Osciladores

• Equipamentos de comunicação

• Equipamentos industriais

• Sistemas de automação

• Instrumentação eletrônica

• Equipamentos de informática

• Eletrônica automotiva

• Sistemas de controle

• Projetos eletrônicos

• Prototipagem

• Manutenção e reparo de placas eletrônicas

📐 Conversão da Frequência

A frequência deste cristal pode ser encontrada em diferentes formatos nos catálogos e sistemas de busca:

16.000 MHz = 16 MHz = 16.000 kHz

Por isso, para facilitar a localização do componente em lojas virtuais e marketplaces, é interessante utilizar tanto 16MHz quanto 16.000MHz nas palavras-chave.

🔎 O que significa 30 ppm?

A especificação ppm (parts per million / partes por milhão) é utilizada para indicar a variação relativa da frequência de um cristal.

Neste modelo, a especificação indicada é de 30 ppm.

Em termos gerais, quanto menor o valor em ppm, menor é a variação especificada da frequência em relação ao valor nominal, considerando as condições definidas para a especificação do componente.

O comportamento real do cristal também depende de fatores como temperatura, circuito oscilador, capacitância de carga e demais condições de operação.

🔎 O que significa 20pF?

A especificação 20 pF corresponde à capacitância de carga (Load Capacitance / CL) associada à especificação do cristal.

A capacitância de carga é uma característica importante no projeto do circuito oscilador. Os capacitores externos e as capacitâncias parasitas do circuito devem ser considerados conforme a configuração recomendada pelo fabricante do cristal e pelo circuito integrado utilizado.

Portanto, 20 pF não significa que o cristal seja simplesmente um capacitor de 20 pF. Trata-se de um parâmetro elétrico utilizado para especificar o funcionamento do ressonador no circuito oscilador.

🧩 Cristal de Quartzo x Oscilador

É importante diferenciar cristal de quartzo de oscilador de cristal.

O cristal é o elemento ressonante utilizado pelo circuito para determinar uma frequência de referência.

Já um oscilador de cristal normalmente incorpora o cristal juntamente com o circuito eletrônico necessário para gerar o sinal de clock.

O SB-16.000000-F-20-E-30-30R é um cristal/resonador, não um módulo oscilador completo.

📦 Conteúdo da Embalagem

1x Cristal SMD Hosonic 16.000MHz (16MHz) 20pF 30ppm – SB-16.000000-F-20-E-30-30R

⚠️ Atenção antes da compra

Antes de substituir um cristal em uma placa eletrônica, confirme principalmente:

• Frequência: 16 MHz

• Capacitância de carga: 20 pF

• Especificação de frequência: 30 ppm

• Encapsulamento e dimensões SMD

• Pinagem/conexão da placa

• Requisitos do circuito oscilador

• Especificações elétricas do componente original

Mesmo cristais com a mesma frequência podem apresentar diferenças de encapsulamento, capacitância de carga, tolerância, estabilidade e características elétricas.
