BAV99-7-F SOT-23-3 – Diodo de Comutação Rápida 75V 300mA

Código: 39221 Marca: Diodos Incorporados

~~R$ 0,50~~ R$ 0,32

Qtde: Comprar Disponibilidade: Imediata Estoque: 2849 unidades

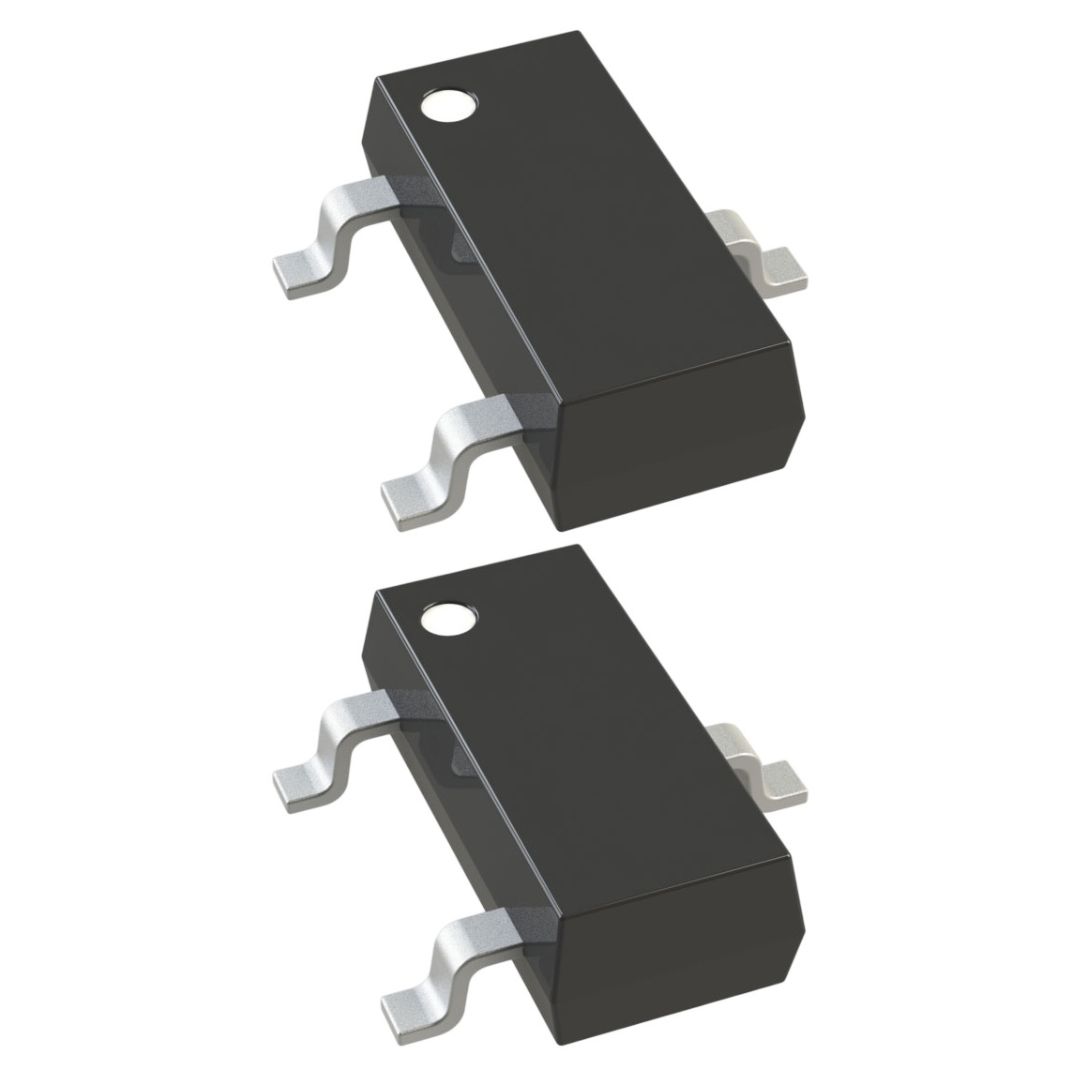

Diodo de Comutação Duplo BAV99-7-F Diodes Incorporated – SOT-23 SMD 75V 300mA

O BAV99-7-F da Diodes Incorporated é um diodo de comutação dupla (dual switching diode) montado em encapsulamento SOT-23 (SMD), composto por dois diodos conectados em série internamente. Projetado para aplicações de alta velocidade e baixa corrente, é amplamente utilizado em circuitos de proteção, chaveamento de sinais e aplicações digitais.

Com tensão reversa máxima de 75V e corrente direta de até 300mA, o BAV99-7-F oferece resposta rápida e excelente desempenho em circuitos de pequena potência, sendo ideal para montagem automatizada em produção industrial.

🔧 Especificações Técnicas

Modelo: BAV99-7-F
Fabricante: Diodes Incorporated
Tipo: Diodo de comutação dupla (dual, série)
Encapsulamento: SOT-23 / SOT-23-3 (SMD)
Tensão reversa máxima (VR): 75V
Corrente direta (IF): 300mA
Tempo de recuperação reversa (trr): típico ~4ns
Baixa capacitância
Alta velocidade de comutação

📌 Aplicações

Chaveamento rápido de sinais
Proteção de entradas digitais
Clamping e proteção contra surtos leves
Circuitos de RF e alta frequência
Equipamentos industriais e automotivos
Projetos embarcados e placas SMD

🚀 Benefícios

✔ Dois diodos em série no mesmo encapsulamento
✔ Alta velocidade (ideal para sinais rápidos)
✔ Baixa corrente de fuga
✔ Encapsulamento compacto SOT-23
✔ Produto original Diodes Incorporated

📄 Datasheet Oficial

Para características elétricas detalhadas, curvas e limites máximos:

Datasheet Diodes Incorporated:
https://www.diodes.com/assets/Datasheets/ds30086.pdf

Diodo de Comutação Duplo BAV99-7-F Diodes Incorporated SOT-23 SMD 75V 300mA

O BAV99-7-F é um diodo de comutação dupla (dual) em encapsulamento SOT-23 SMD, composto por dois diodos em série no mesmo chip. Indicado para chaveamento rápido, proteção de sinais e aplicações de alta frequência.
