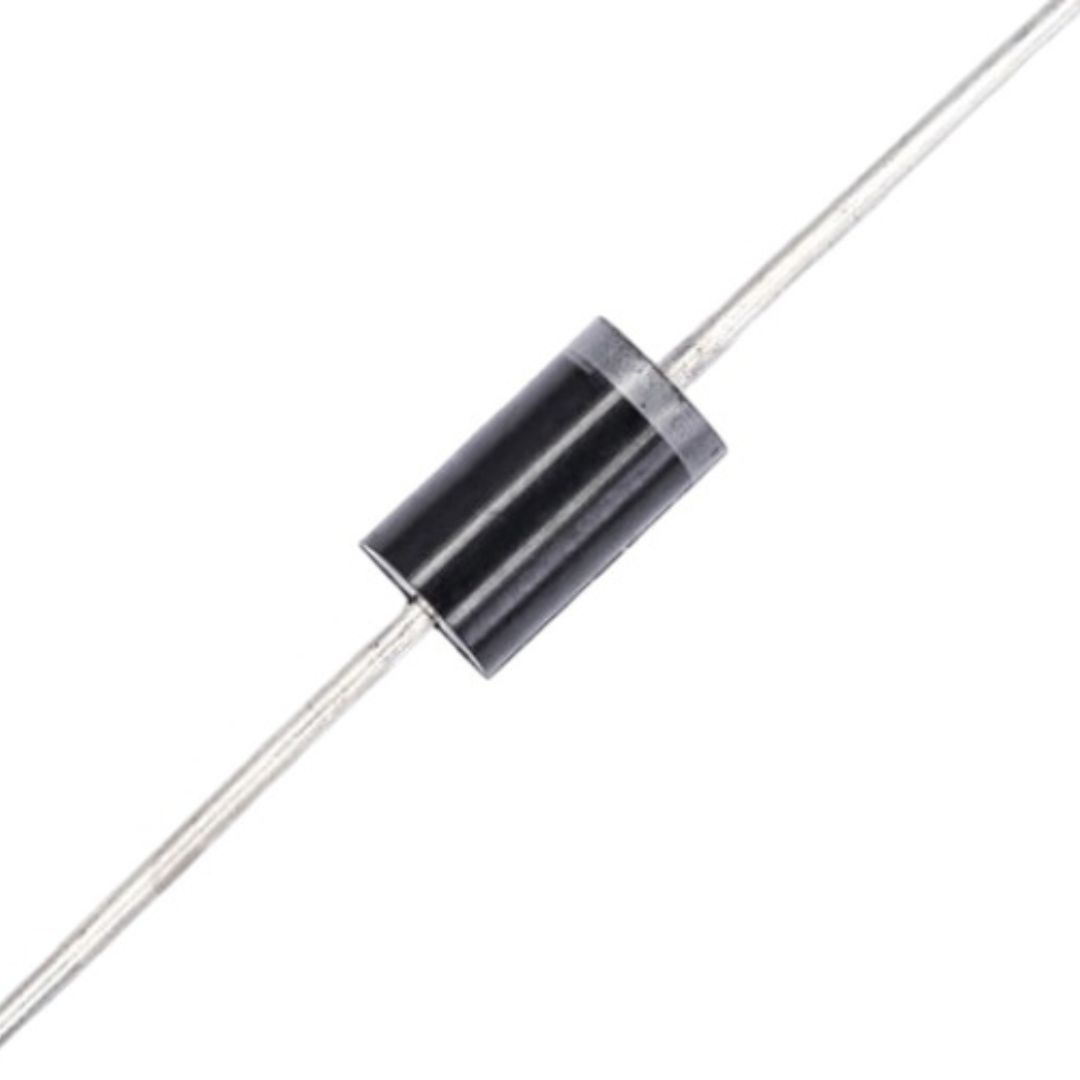

Diodo MUR2100E Retificador Rápido 2A 1000V Encapsulamento DO-41

🔹 Descrição Otimizada para Loja Virtual e SEO

O MUR2100E, da Onsemi, é um diodo retificador ultrarrápido (Ultrafast Recovery) desenvolvido para aplicações de retificação e chaveamento em circuitos eletrônicos de potência.

Com capacidade de 1000 V e corrente de 2 A, o MUR2100E é indicado para circuitos que necessitam de um diodo de alta tensão com características de recuperação rápida. O componente utiliza o tradicional encapsulamento DO-41, adequado para montagem PTH (Through-Hole) em placas de circuito impresso.

A tecnologia de recuperação rápida torna esse tipo de diodo especialmente útil em aplicações onde a velocidade de recuperação do componente influencia o desempenho do circuito, como fontes chaveadas, conversores, circuitos de potência e retificadores de alta frequência.

O MUR2100E é uma solução adequada para projetos novos, manutenção e substituição de diodos retificadores, desde que todos os parâmetros elétricos e a configuração do circuito sejam devidamente conferidos.

🔧 Especificações Técnicas

• Fabricante: Onsemi
• Part Number: MUR2100E
• Tipo: Diodo Retificador Ultrafast
• Tensão: 1000 V
• Corrente: 2 A
• Tecnologia: Recuperação rápida / Ultrafast
• Encapsulamento: DO-41
• Montagem: PTH / Through-Hole
• Aplicação: Retificação e chaveamento de potência

⚙️ Características

• Diodo retificador de alta tensão
• Tecnologia de recuperação rápida
• Tensão nominal de até 1000 V
• Corrente de até 2 A
• Encapsulamento DO-41
• Montagem através de furos na PCB
• Indicado para circuitos de potência
• Adequado para fontes e conversores
• Aplicável em circuitos de retificação de alta frequência
• Fabricado pela Onsemi

📐 Entenda as principais especificações

1000 V:
Indica a tensão reversa máxima especificada para o componente. O circuito deve ser projetado com margem de segurança adequada e respeitar as condições estabelecidas pelo fabricante.

2 A:
Representa a corrente indicada para o diodo sob as condições especificadas. A capacidade de condução deve ser analisada considerando temperatura, dissipação térmica e condições de operação.

Ultrafast / Recuperação rápida:
Quando um diodo passa do estado de condução para o bloqueio, existe um intervalo de tempo associado à recuperação reversa. Diodos ultrarrápidos são desenvolvidos para reduzir esse tempo, tornando-os apropriados para determinadas aplicações de chaveamento e conversão de potência.

DO-41:
É um encapsulamento axial bastante utilizado em diodos retificadores. Os terminais são posicionados axialmente e o componente é instalado através dos furos da placa.

PTH:
PTH significa Through-Hole Technology. Os terminais do diodo são inseridos nos furos da placa de circuito impresso e soldados no lado correspondente da PCB.

🔌 Aplicações

O MUR2100E pode ser utilizado em aplicações como:

• Fontes de alimentação
• Fontes chaveadas
• Conversores de potência
• Retificadores
• Circuitos de chaveamento
• Equipamentos industriais
• Inversores
• Circuitos de potência
• Sistemas eletrônicos
• Circuitos de alta tensão
• Snubber e circuitos de proteção, conforme dimensionamento
• Projetos que necessitam de recuperação rápida

🏷️ Código do Produto

MUR2100E

Fabricante: Onsemi

Categoria: Diodo Retificador Ultrafast

Encapsulamento: DO-41

Montagem: PTH / Through-Hole

📦 Conteúdo da Embalagem

• 01 × Diodo Retificador MUR2100E Onsemi 1000V 2A DO-41

⚠️ Atenção

Antes de substituir um diodo, confirme o part number MUR2100E, a tensão reversa, corrente, polaridade, características de recuperação e demais parâmetros elétricos.

Não recomendamos realizar substituições somente com base na tensão e corrente. Diodos com especificações semelhantes podem apresentar tempos de recuperação, queda de tensão, corrente de fuga e características térmicas diferentes.

Observe também a polaridade do diodo durante a montagem. A faixa presente no corpo identifica o lado do cátodo.

🔎 Palavras-chave SEO

MUR2100E, MUR 2100E, MUR2100 E, MUR2100E Onsemi, Onsemi MUR2100E, diodo MUR2100E, diodo retificador MUR2100E, diodo ultrafast MUR2100E, diodo rápido MUR2100E, diodo 1000V 2A, diodo 2A 1000V, diodo retificador 1000V, diodo retificador 2A, diodo DO-41, diodo DO41, diodo PTH, diodo axial, diodo de potência, diodo recuperação rápida, ultrafast diode, Onsemi diodo retificador, componente eletrônico.

🔗 Datasheet / Documentação Técnica

Onsemi – página oficial de documentação:
https://www.onsemi.com/pdf/datasheet/mur2100e-d.pdf

Recomenda-se consultar o datasheet específico do MUR2100E no site oficial da Onsemi para confirmar todos os parâmetros elétricos, especialmente tensão reversa, corrente média, corrente de surto, queda de tensão, tempo de recuperação e características térmicas.
