🔹 Descrição do Produto

O BAT54 é um diodo Schottky para montagem em superfície (SMD), fabricado pela NXP, desenvolvido para aplicações de retificação, chaveamento rápido, proteção e processamento de sinais em circuitos eletrônicos.

O componente possui tensão reversa máxima de 30 V e corrente direta de até 200 mA, sendo uma opção compacta para circuitos que necessitam de um diodo Schottky de baixa potência e resposta rápida.

A tecnologia Schottky utiliza uma junção metal-semicondutor, característica que proporciona baixa queda de tensão direta e rápida comutação em comparação com diversos diodos retificadores convencionais.

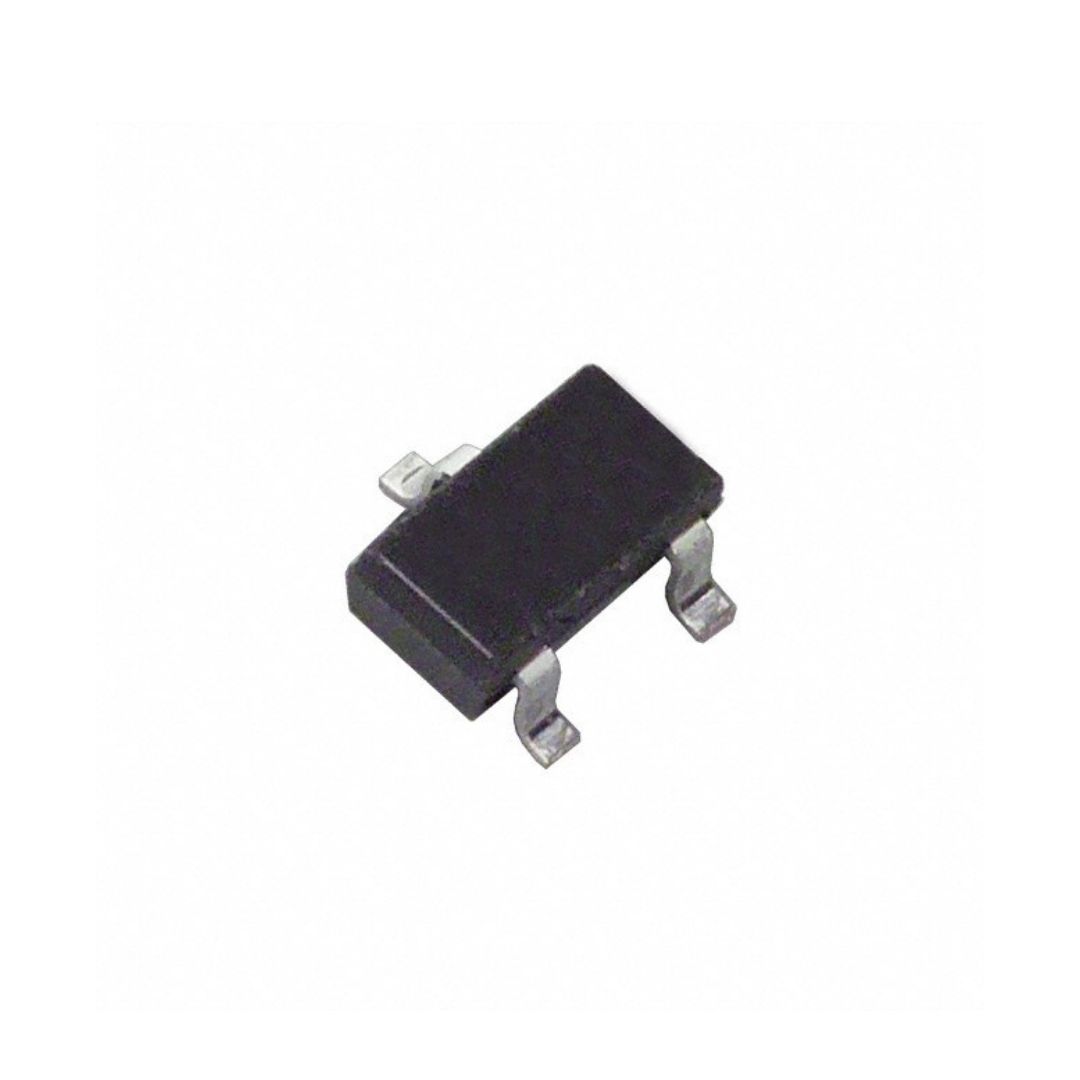

O encapsulamento SOT-23 permite montagem superficial em placas de circuito impresso, sendo amplamente utilizado em equipamentos eletrônicos compactos.

🔧 Especificações Técnicas

• Fabricante: NXP Semiconductors

• Código: BAT54

• Tipo: Diodo Schottky

• Aplicação: Retificação / Chaveamento / Proteção

• Tensão reversa máxima: 30 V

• Corrente direta: 200 mA

• Montagem: SMD / SMT

• Encapsulamento informado: SOT-23

• Tecnologia: Junção Schottky

• Polaridade: Catodo e ânodo conforme identificação do componente

• Aplicação geral: Circuitos eletrônicos de baixa potência e alta velocidade

⚙️ Principais Características

• Diodo de tecnologia Schottky;

• Baixa queda de tensão direta característica dessa tecnologia;

• Comutação rápida;

• Tensão reversa de até 30 V;

• Corrente direta de até 200 mA;

• Encapsulamento compacto SOT-23;

• Montagem superficial SMD;

• Indicado para circuitos eletrônicos compactos;

• Fabricado pela NXP.

⚡ O que é um Diodo Schottky?

O diodo Schottky utiliza uma junção metal-semicondutor em vez da junção PN convencional encontrada em muitos diodos retificadores.

Uma das principais vantagens dessa tecnologia é a possibilidade de obter menor tensão de condução e comutação rápida, características úteis em fontes de alimentação, circuitos de chaveamento e aplicações de proteção.

Por apresentar comportamento adequado em altas velocidades de chaveamento, os diodos Schottky são frequentemente utilizados em circuitos onde perdas e tempos de recuperação precisam ser reduzidos.

🔌 Aplicações

O BAT54 pode ser utilizado em diversas aplicações eletrônicas, incluindo:

• Retificação de sinais;

• Circuitos de chaveamento rápido;

• Fontes de alimentação;

• Conversores DC/DC;

• Circuitos de proteção;

• Proteção contra polaridade;

• Circuitos de clamp;

• Detecção de sinais;

• Circuitos digitais;

• Interfaces eletrônicas;

• Equipamentos de automação;

• Placas de controle;

• Circuitos de baixa potência;

• Aplicações de alta velocidade.

📐 Encapsulamento SOT-23

O SOT-23 é um encapsulamento SMD compacto amplamente utilizado em componentes semicondutores.

Seu tamanho reduzido permite a montagem em placas de circuito impresso com alta densidade de componentes e é adequado para processos automatizados de montagem SMT.

🧮 Principais parâmetros

30 V — Tensão reversa:
É a tensão reversa máxima especificada para o componente na condição correspondente do fabricante. A tensão aplicada ao diodo deve permanecer dentro dos limites estabelecidos pelo datasheet.

200 mA — Corrente direta:
Representa a corrente direta especificada para o dispositivo. A capacidade efetiva de corrente depende também das condições térmicas e das condições de operação definidas pelo fabricante.

Schottky:
A tecnologia Schottky é conhecida pela baixa tensão direta e pela rápida resposta de comutação, tornando-a adequada para aplicações de retificação e chaveamento.

🏷️ Código do Produto

BAT54

Variações da família BAT54 podem possuir configurações internas diferentes, como BAT54A, BAT54C, BAT54S e BAT54D.

Por isso, caso a aplicação exija uma configuração específica dos terminais, é fundamental conferir o part number completo e o pinout antes da substituição.

📦 Conteúdo da Embalagem

• 1x Diodo Schottky SMD BAT54 NXP

⚠️ Atenção

Antes da montagem ou substituição, confirme no datasheet:

• Pinagem;

• Configuração interna;

• Tensão reversa;

• Corrente direta;

• Queda de tensão;

• Encapsulamento;

• Dimensões físicas;

• Condições térmicas.

Importante: a família BAT54 possui diferentes versões com configurações de terminais distintas. Portanto, não substitua automaticamente um BAT54A, BAT54C, BAT54S ou outro membro da família por um BAT54 sem verificar a configuração elétrica.

🔎 Palavras-chave SEO

BAT54, diodo BAT54, diodo Schottky BAT54, diodo SMD BAT54, diodo retificador BAT54, BAT54 NXP, diodo NXP, diodo Schottky NXP, diodo 30V 200mA, diodo SOT-23, diodo SOT23, diodo Schottky SOT-23, diodo SMD 30V, diodo 200mA, Schottky diode BAT54, BAT54 SMD, BAT54 SOT23, diodo para fonte, diodo para chaveamento, diodo para proteção.

🔗 Datasheet / Documentação Técnica

Fabricante: NXP Semiconductors

Página oficial do componente:
https://www.nexperia.com/product/BAT54

Site oficial NXP:
https://www.nxp.com/

⚠️ Recomenda-se utilizar a página/documentação oficial da NXP para confirmar a variante exata do componente e seu respectivo pinout, características elétricas e encapsulamento antes da utilização em aplicações críticas.
