📦 DESCRIÇÃO DO PRODUTO

O Diodo Retificador Schottky RB168VAM-60TR, da ROHM Semiconductor, é um diodo Schottky de barreira (Schottky Barrier Diode – SBD) desenvolvido para aplicações de retificação de corrente, fontes de alimentação, conversores e circuitos eletrônicos de potência.

O componente possui tensão reversa máxima de 60 V e corrente média retificada de 1 A, oferecendo baixa queda de tensão direta e elevada velocidade de resposta característica dos diodos Schottky. A ROHM destaca o modelo pela sua super baixa corrente de fuga reversa (Ultra Low IR), característica útil em aplicações que exigem menor corrente de fuga.

O RB168VAM-60TR apresenta tensão direta máxima de 0,82 V a 1 A e corrente de fuga reversa máxima de aproximadamente 1 µA a 60 V. A corrente de surto não repetitiva especificada é de 5 A, tornando o componente adequado para diferentes aplicações de retificação e chaveamento em circuitos eletrônicos.

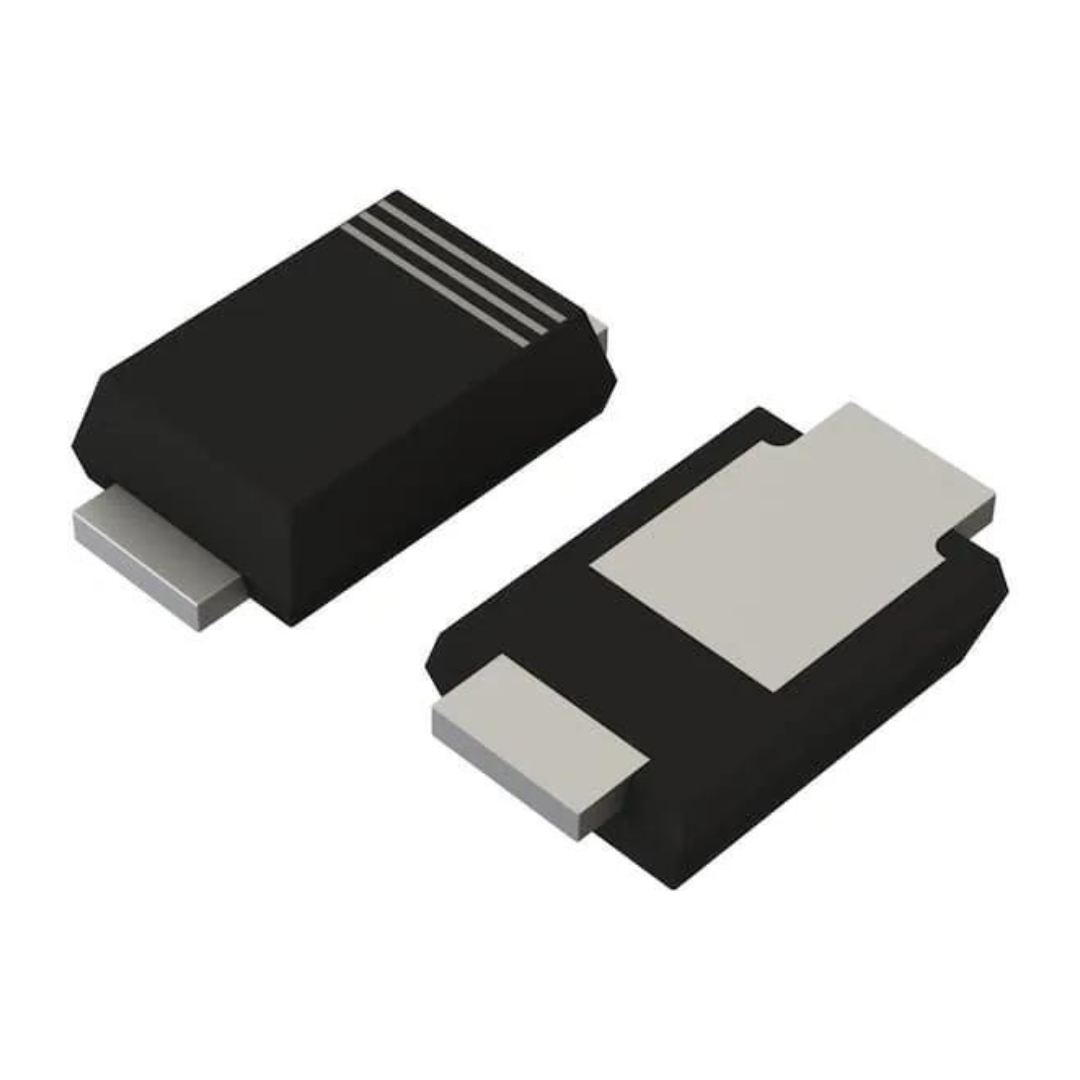

O dispositivo utiliza encapsulamento compacto TUMD2M, também identificado como SOD-323HE e classificado pela JEITA como SC-108B, com 2 terminais e montagem SMD/Surface Mount. O encapsulamento possui aproximadamente 2,5 × 1,4 mm, permitindo economia de espaço em placas de circuito impresso.

🔧 CARACTERÍSTICAS TÉCNICAS

• Produto: Diodo Retificador Schottky
• Código: RB168VAM-60TR
• Marca: ROHM Semiconductor
• Tipo: Schottky Barrier Diode (SBD)
• Tecnologia: Schottky
• Configuração: Diodo único
• Tensão reversa máxima (VR): 60 V
• Tensão reversa repetitiva (VRM): 60 V
• Corrente média retificada (IO): 1 A
• Corrente de surto (IFSM): 5 A
• Tensão direta máxima (VF): 0,82 V @ 1 A
• Corrente de fuga reversa (IR): 1 µA máx. @ 60 V
• Temperatura máxima de junção: 150 °C
• Temperatura de armazenamento: -55 °C a +150 °C
• Encapsulamento: TUMD2M
• Código de encapsulamento: SOD-323HE
• Classificação JEITA: SC-108B
• Dimensões aproximadas: 2,5 × 1,4 mm
• Número de terminais: 2
• Tipo de montagem: SMD / Surface Mount
• Formato de fornecimento: Tape & Reel (TR)
• Quantidade padrão por rolo: 3.000 peças

As especificações acima são baseadas nos dados oficiais da ROHM para o RB168VAM-60 e nas informações de distribuição da DigiKey para o RB168VAM-60TR.

⚙️ APLICAÇÕES

O RB168VAM-60TR pode ser utilizado em diversas aplicações que necessitam de retificação e controle de corrente, incluindo:

• 🔹 Fontes de alimentação
• 🔹 Fontes chaveadas
• 🔹 Conversores DC/DC
• 🔹 Circuitos de retificação
• 🔹 Circuitos de potência
• 🔹 Conversores de energia
• 🔹 Circuitos de proteção
• 🔹 Equipamentos eletrônicos
• 🔹 Placas de circuito impresso SMD
• 🔹 Sistemas embarcados
• 🔹 Equipamentos industriais
• 🔹 Automação eletrônica
• 🔹 Circuitos de alimentação
• 🔹 Aplicações de baixa corrente de fuga
• 🔹 Projetos eletrônicos compactos
• 🔹 Manutenção e reparo de equipamentos

Por utilizar tecnologia Schottky e apresentar baixa corrente de fuga reversa, o componente é especialmente interessante para aplicações em que baixa perda e eficiência de retificação são importantes
