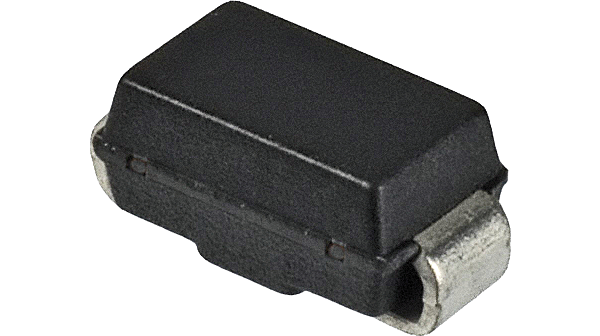

SS1H10-E3/61T – Diodo Schottky 1A 100V SMA

Código: 16500 Marca: Vishay General Semiconductor

~~R$ 2,60~~ R$ 1,69

Qtde: Comprar Agora Estoque: Disponível

Diodo Schottky SS1H10-E3/61T SMD DO-214AC – Vishay

O SS1H10-E3/61T da Vishay General Semiconductor é um diodo retificador Schottky desenvolvido para aplicações de retificação em circuitos eletrônicos. Com corrente média retificada de até 1 A e tensão reversa repetitiva máxima de 100 V, é indicado para projetos que necessitam de retificação eficiente e baixas perdas de condução.

A tecnologia Schottky proporciona baixa queda de tensão direta e resposta rápida, características úteis em fontes de alimentação chaveadas, conversores DC-DC e circuitos de proteção de polaridade. Seu encapsulamento SMA DO-214AC permite montagem em superfície (SMD/SMT), favorecendo a integração em placas eletrônicas compactas e processos de montagem automatizada.

O diodo SS1H10-E3/61T pode ser utilizado em circuitos de retificação, conversores de tensão, aplicações de roda livre (freewheeling) e proteção contra inversão de polaridade, respeitando os limites elétricos e térmicos especificados pelo fabricante.

📋 ESPECIFICAÇÕES TÉCNICAS

Produto: Diodo retificador Schottky
Fabricante: Vishay General Semiconductor
Código do fabricante: SS1H10-E3/61T
Tecnologia: Schottky
Corrente média retificada: 1 A
Tensão reversa repetitiva máxima: 100 V
Queda de tensão direta máxima: 770 mV a 1 A
Corrente de fuga reversa: 1 µA a 100 V
Corrente de surto não repetitiva: 50 A
Temperatura máxima de junção: 175 °C
Encapsulamento: SMA / DO-214AC
Tipo de montagem: SMD/SMT – montagem em superfície
Polaridade: Cátodo identificado pela faixa no corpo do componente

⚙️ APLICAÇÕES

Retificação em fontes de alimentação
Conversores DC-DC
Fontes chaveadas
Circuitos de roda livre (freewheeling)
Proteção contra inversão de polaridade
Inversores de baixa tensão e alta frequência
Placas eletrônicas com montagem SMD
Equipamentos eletrônicos e circuitos de potência

📄 DATASHEET

Fabricante: Vishay General Semiconductor

Baixar datasheet oficial SS1H9 / SS1H10 – PDF
