Ponte de Diodos DB105S 1A 600V DB-S SMD

Código: 14541 Marca: ZX

~~R$ 2,50~~ R$ 1,62

Qtde: Comprar Agora Estoque: Disponível

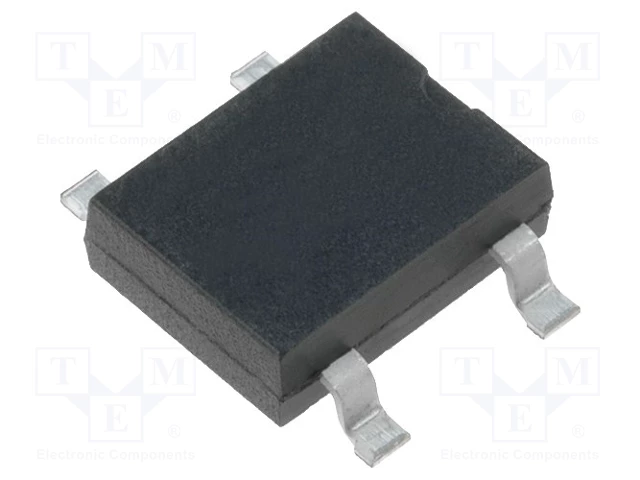

🔌 Ponte Retificadora DB105S 1A 600V DIP-4 SMD – ZX

A Ponte Retificadora DB105S 1A 600V DIP-4 SMD, marca ZX, é um componente semicondutor utilizado para retificação de onda completa, convertendo tensão alternada (AC) em tensão contínua (DC). O DB105S é uma ponte retificadora monofásica de 1A e 600V, indicada para fontes de alimentação, adaptadores, carregadores e diversos circuitos eletrônicos.

Seu formato compacto para montagem SMD/SMT permite a instalação diretamente na superfície da placa de circuito impresso, sendo uma solução prática para aplicações que necessitam de retificação AC/DC com aproveitamento de espaço na PCB. As referências da Mouser e DigiKey confirmam o DB105S como ponte monofásica de 1A/600V para montagem superficial.

⚙️ Características Técnicas

Produto: Ponte Retificadora DB105S
Marca: ZX
Modelo: DB105S
Tipo: Ponte retificadora monofásica
Corrente média retificada: 1A
Tensão reversa repetitiva máxima (VRRM): 600V
Tensão reversa: 600V
Tensão direta (VF): aproximadamente 1,1V @ 1A
Corrente de surto: até 40A, conforme versão/fabricante
Corrente de fuga reversa: aproximadamente 5µA @ 600V
Encapsulamento: DBS / DB-S
Configuração: 4-SMD Gull Wing
Montagem: SMD / SMT
Número de terminais: 4
Tecnologia: Diodos de silício
Temperatura de operação: aproximadamente -55°C a +150°C

A Mouser especifica o DB105S da Rectron com 1A, 600V, VF de 1,1V, corrente de surto de 40A e encapsulamento DBS. A DigiKey também classifica o DB105S como ponte retificadora monofásica de 600V, 1A, montagem superficial e encapsulamento DB-S / 4-SMD Gull Wing.

🔧 Aplicações

A Ponte Retificadora DB105S pode ser utilizada em:

Fontes de alimentação AC/DC;
Circuitos de retificação de onda completa;
Adaptadores de tensão;
Carregadores;
Fontes lineares;
Fontes chaveadas;
Circuitos de alimentação de placas eletrônicas;
Equipamentos industriais;
Sistemas de iluminação;
Equipamentos eletroeletrônicos;
Projetos e manutenção de equipamentos eletrônicos.
