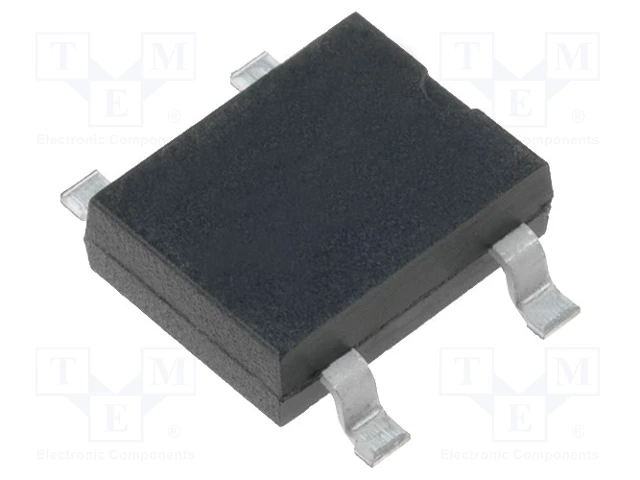

Ponte de Diodos DB106S 1A 800V DBS SMD

Código: 14545 Marca: ZX

~~R$ 2,50~~ R$ 1,62

Qtde: Comprar Agora Estoque: Disponível

🔌 Ponte Retificadora DB106S 1A 800V DIP-4 SMD – ZX

A Ponte Retificadora DB106S 1A 800V DIP-4 SMD, marca ZX, é um componente semicondutor utilizado para retificação de onda completa, convertendo tensão alternada (AC) em tensão contínua (DC). O DB106S é uma ponte retificadora monofásica com corrente média de 1A e tensão reversa máxima de 800V, indicada para circuitos de alimentação, fontes AC/DC, adaptadores, carregadores e equipamentos eletrônicos.

Seu encapsulamento compacto para montagem SMD/SMT permite a instalação diretamente sobre a placa de circuito impresso, sendo uma solução prática para projetos que necessitam de retificação de tensão ocupando pouco espaço na PCB.

⚙️ Características Técnicas

Produto: Ponte Retificadora DB106S
Marca: ZX
Modelo: DB106S
Tipo: Ponte retificadora monofásica
Corrente média retificada: 1A
Tensão reversa máxima (VRRM): 800V
Tensão RMS máxima: 560V
Tensão de bloqueio DC: 800V
Tensão direta (VF): aproximadamente 1,1V @ 1A
Corrente de surto: até 30A ou 40A, conforme fabricante/versão
Encapsulamento: DBS / 4-SMD
Montagem: SMD / SMT
Terminais: 4
Tecnologia: Diodos de silício
Temperatura de operação: aproximadamente -55°C a +150°C

As especificações de 1A / 800V / SMD são compatíveis com diferentes versões comerciais do DB106S. A DigiKey classifica o modelo como ponte retificadora monofásica de 800V, 1A, montagem superficial e encapsulamento 4-SMD Gull Wing.

A corrente de surto pode variar conforme o fabricante: a versão Rectron listada pela Mouser especifica até 40A, enquanto outras folhas de dados da família DB101S–DB107S indicam 30A.

🔧 Aplicações

A Ponte Retificadora DB106S pode ser utilizada em:

Fontes de alimentação AC/DC;
Retificação de onda completa;
Adaptadores e carregadores;
Fontes lineares e chaveadas;
Circuitos de alimentação de placas eletrônicas;
Equipamentos industriais;
Sistemas de iluminação;
Eletroeletrônicos em geral;
Projetos e manutenção de equipamentos eletrônico
