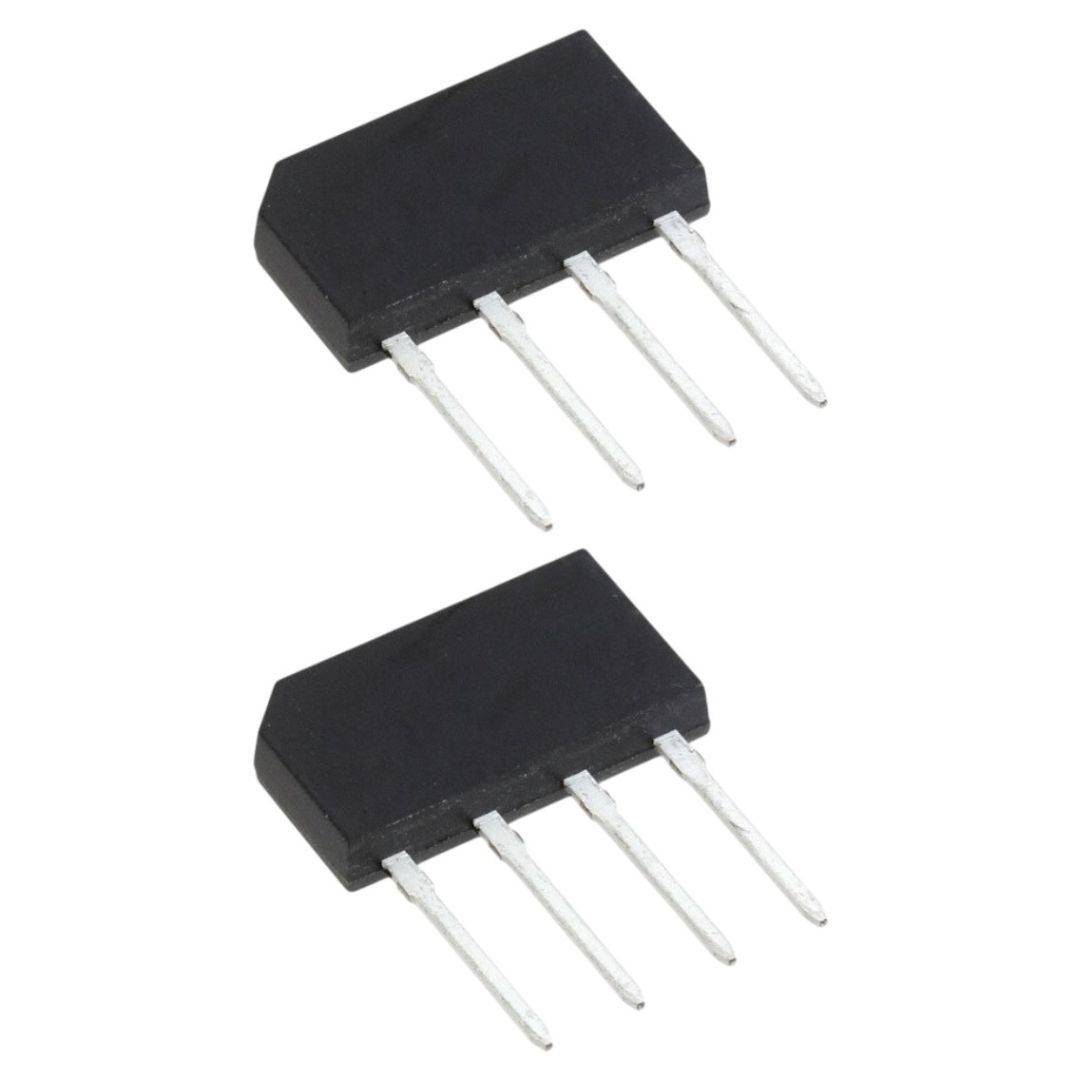

Ponte Retificadora RS207 2A 1000V SIP-4 PTH – SEP

🔹 Descrição do Produto

A Ponte Retificadora RS207 da SEP é um componente semicondutor utilizado na conversão de corrente alternada (AC) em corrente contínua (DC). Com capacidade nominal de corrente de até 2A e tensão reversa máxima indicada de 1000V (1kV), é destinada a circuitos de retificação em fontes de alimentação e equipamentos eletrônicos compatíveis.

A ponte retificadora integra quatro diodos em uma única estrutura, permitindo a retificação de onda completa. Dessa forma, os semiciclos positivo e negativo da tensão alternada são convertidos em uma saída com polaridade definida, que pode ser filtrada e regulada conforme as necessidades do circuito.

Com encapsulamento SIP-4 e montagem PTH (Through-Hole), o RS207 possui quatro terminais para instalação em placas de circuito impresso. É uma opção para montagem, manutenção e reparo de fontes e equipamentos eletrônicos, desde que suas especificações sejam compatíveis com o projeto.

🔧 Especificações Técnicas

• Fabricante/marca informada: SEP

• Código do componente: RS207

• Categoria: Ponte retificadora de diodos

• Tipo de retificação: Onda completa

• Corrente nominal indicada: 2A

• Tensão reversa máxima indicada: 1000V (1kV)

• Encapsulamento informado: SIP-4

• Número de terminais: 4

• Tipo de montagem: PTH (Through-Hole)

• Aplicação principal: Retificação de corrente alternada para corrente contínua

Nota: confirme no datasheet específico do fabricante as condições de corrente nominal, tensão reversa, dissipação térmica e demais limites elétricos.

⚙️ Características e Funcionamento

A ponte retificadora RS207 reúne quatro diodos que conduzem de forma alternada durante os semiciclos da tensão AC. Esse arranjo permite obter uma saída retificada de onda completa, mantendo a polaridade da tensão de saída.

Principais características:

• Retificação de onda completa.

• Integração de quatro diodos em um único componente.

• Corrente nominal indicada de até 2A.

• Tensão reversa máxima indicada de 1000V.

• Quatro terminais para conexão elétrica.

• Encapsulamento SIP-4 para montagem PTH.

• Aplicação em circuitos de alimentação e conversão AC/DC.

📐 Entenda as principais especificações

2A: corrente nominal indicada para o componente. A corrente efetivamente suportada depende das condições de montagem, temperatura e dissipação térmica especificadas pelo fabricante.

1000V / 1kV: tensão reversa máxima indicada. Esse parâmetro não significa que a ponte possa ser utilizada em qualquer circuito de 1000V AC; a tensão de entrada e os picos do circuito devem respeitar todos os limites do componente e do projeto.

Ponte retificadora: conjunto de diodos que converte corrente alternada em uma tensão retificada de polaridade definida.

SIP-4: encapsulamento com quatro terminais dispostos em uma única fileira, conforme o padrão do componente.

PTH (Through-Hole): tecnologia de montagem em que os terminais são inseridos nos furos da placa de circuito impresso e soldados.

🔌 Aplicações

A ponte retificadora RS207 pode ser utilizada em circuitos compatíveis, como:

• Fontes de alimentação AC/DC.

• Circuitos retificadores de onda completa.

• Equipamentos eletrônicos de uso geral.

• Estágios de entrada de fontes de alimentação.

• Placas eletrônicas de controle e alimentação.

• Manutenção e reparo de equipamentos eletrônicos.

• Projetos que necessitam de retificação de corrente alternada.

📦 Conteúdo da Embalagem

• 1 unidade de Ponte Retificadora RS207, conforme o anúncio.

⚠️ Atenção Antes da Compra

Antes da instalação ou substituição, verifique a identificação dos terminais de entrada AC e das saídas positiva e negativa, a pinagem, a corrente exigida pela carga e as condições de dissipação térmica.

Não confunda tensão reversa máxima com tensão AC de entrada permitida. A compatibilidade deve ser confirmada com base no circuito e no datasheet da versão exata do RS207.

Datasheet e documentação técnica
