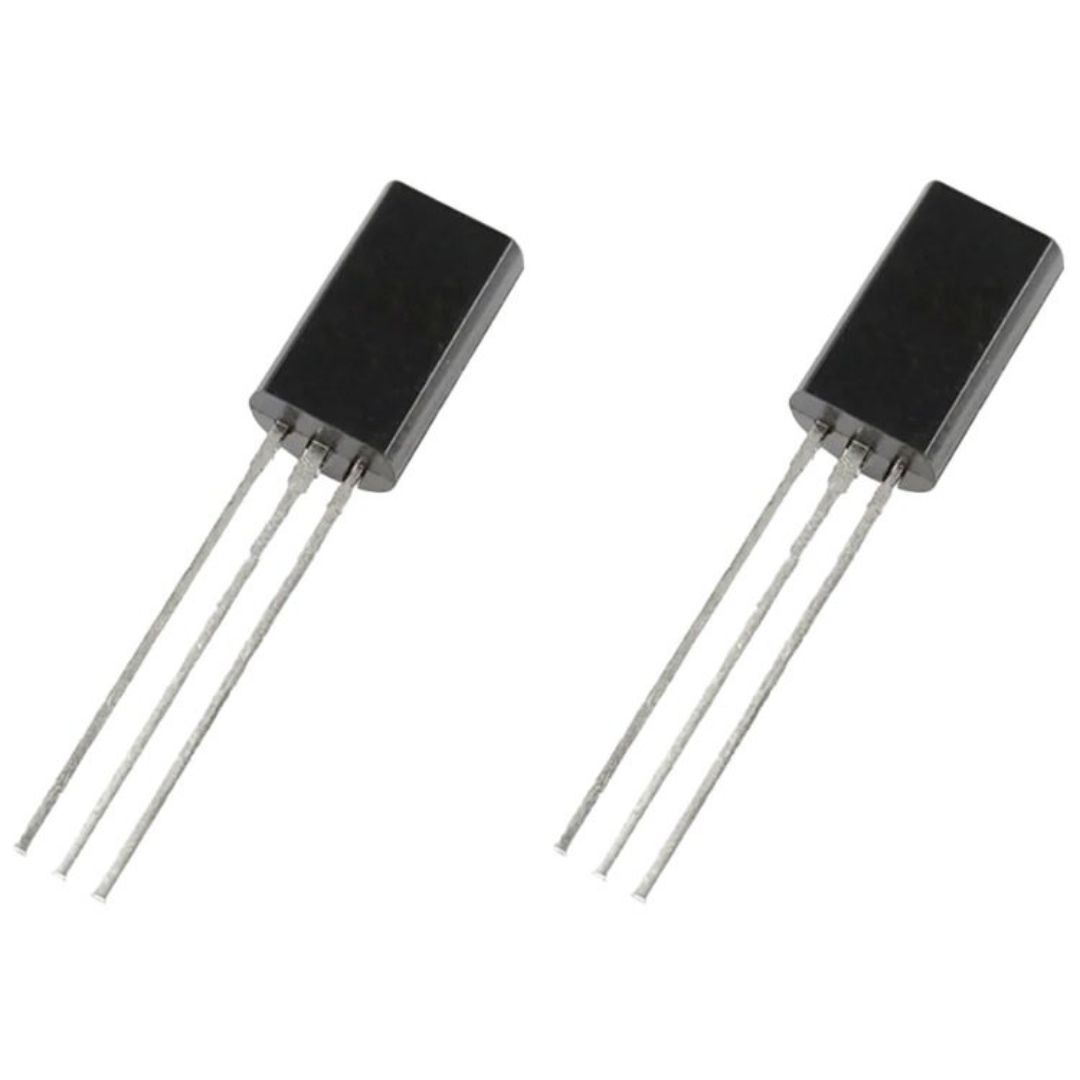

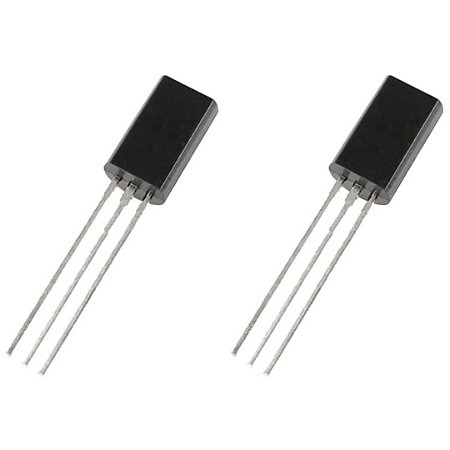

Transistor 2SC2229 NPN de Silício TO-437 PTH

Código: 10945 Marca: Bourns

~~R$ 1,00~~ R$ 0,65

Qtde: Comprar Agora Estoque: Disponível

📦 DESCRIÇÃO DO PRODUTO

O Transistor 2SC2229 (C2229) TO-437 PTH é um transistor bipolar NPN de silício, desenvolvido para aplicações de chaveamento, amplificação e processamento de sinais em circuitos eletrônicos.

O 2SC2229 apresenta alta tensão de ruptura coletor-emissor de 150 V, corrente de coletor de até 50 mA e frequência de transição típica de 120 MHz, características que permitem sua utilização em aplicações de alta tensão e circuitos que exigem boa resposta em frequência.

O componente também apresenta baixa capacitância de saída, com capacitância coletor-base de até 5 pF, contribuindo para seu desempenho em aplicações de chaveamento e amplificação de sinais.

Com encapsulamento TO-437 e montagem PTH (Through-Hole), o 2SC2229 é indicado para equipamentos eletrônicos, circuitos de áudio, estágios de driver e aplicações de chaveamento de alta tensão.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Transistor Bipolar NPN
Modelo: 2SC2229
Código alternativo: C2229
Tipo: NPN de Silício
Tensão Coletor-Emissor (VCEO): 150 V
Tensão Coletor-Base (VCBO): 200 V
Tensão Emissor-Base (VEBO): 5 V
Corrente de Coletor (IC): 50 mA
Corrente de Base (IB): 20 mA
Frequência de transição (fT): 120 MHz (típ.)
Capacitância Coletor-Base (Cob): 5 pF máx.
Potência de dissipação: 800 mW
Temperatura máxima de junção: 150 °C
Encapsulamento: TO-437
Montagem: PTH (Through-Hole)
Tecnologia: Transistor Bipolar de Junção (BJT)

Os valores elétricos acima são baseados no datasheet do 2SC2229 disponibilizado pela Toshiba.

⚙️ APLICAÇÕES

O 2SC2229 (C2229) pode ser utilizado em:

Circuitos de chaveamento de alta tensão;
Estágios de driver;
Amplificadores de áudio;
Circuitos de amplificação de sinais;
Equipamentos de televisão;
Circuitos eletrônicos de alta frequência;
Equipamentos eletrônicos convencionais;
Projetos que necessitam de transistor NPN de alta tensão.

O fabricante especifica aplicações em saída de vídeo para televisores preto e branco, chaveamento de alta tensão e estágios de driver de amplificadores de áudio.

📄 DATASHEET

Datasheet 2SC2229 – Toshiba:
Datasheet 2SC2229 – Toshiba
