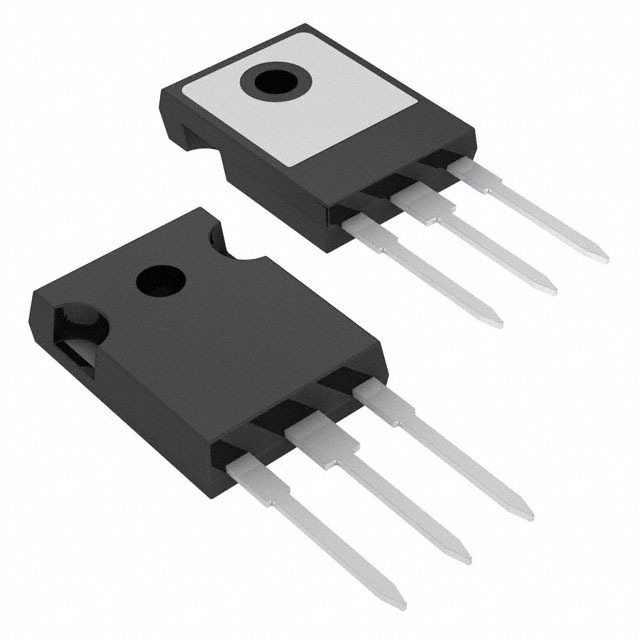

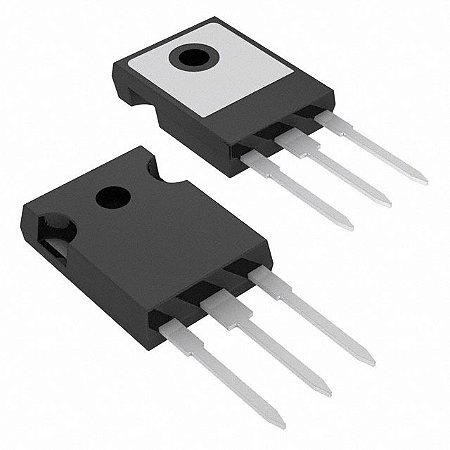

40TPS08A SCR 800V 35A Tiristor de Potência TO-247

Código: 16031 Marca: Vishay

~~R$ 35,00~~ R$ 22,75

Qtde: Comprar Agora Estoque: Disponível

SCR Tiristor 40TPS08A 800V 35A TO-247 PTH – Vishay

O 40TPS08A é um SCR (Silicon Controlled Rectifier), também conhecido como tiristor, de alta tensão e controle de fase, fabricado pela Vishay. Desenvolvido para aplicações de chaveamento e controle de potência, o componente apresenta tensão de bloqueio de 800 V e corrente média de condução de até 35 A.

O dispositivo suporta 55 A de corrente RMS e 600 A de corrente de surto não repetitiva (ITSM), oferecendo capacidade adequada para aplicações de potência que envolvem cargas e correntes elevadas. Seu encapsulamento TO-247AC de 3 terminais, com montagem PTH / Through-Hole, facilita a instalação em placas e sistemas que utilizam dissipação térmica.

O 40TPS08A pertence à família de tiristores Vishay para controle de fase e chaveamento de média potência, sendo indicado para aplicações como retificação controlada, soft-start, controle de motores AC, UPS, soldagem e carregadores de bateria.

📋 ESPECIFICAÇÕES TÉCNICAS

Fabricante: Vishay
Modelo: 40TPS08A
Tipo: SCR / Tiristor
Configuração: SCR único
Tensão de bloqueio (VDRM/VRRM): 800 V
Corrente média (IT(AV)): 35 A
Corrente RMS (IT(RMS)): 55 A
Corrente de surto não repetitiva (ITSM): 600 A
Corrente de disparo do Gate (IGT): máx. 150 mA
Tensão de disparo do Gate (VGT): máx. 2,5 V
Tensão no estado ligado (VTM): até 1,85 V
Temperatura de operação: -40 °C a +125 °C
Encapsulamento: TO-247AC
Número de terminais: 3
Montagem: PTH / Through-Hole
Tipo de recuperação: Standard Recovery

🔧 CARACTERÍSTICAS

SCR de potência para controle de fase;
Alta tensão de bloqueio de 800 V;
Corrente média de até 35 A;
Corrente RMS de até 55 A;
Alta capacidade de corrente de surto;
Tecnologia de passivação em vidro;
Encapsulamento TO-247AC de 3 terminais;
Montagem PTH / Through-Hole;
Temperatura de junção de até 125 °C;
Disponível em versões com baixo IGT.

⚙️ APLICAÇÕES

O 40TPS08A pode ser utilizado em:

Controle de motores AC;
Retificação controlada;
Circuitos de soft-start;
Sistemas UPS;
Equipamentos de soldagem;
Carregadores de bateria;
Chaves eletrônicas AC;
Controle de potência;
Circuitos de controle de fase;
Sistemas de alimentação e conversão de energia.

📄 DATASHEET

Datasheet oficial Vishay – Série VS-40TPS:
Datasheet Vishay – VS-40TPS...-M3 Series
