Transistor NPN BFG520 Alta Frequência 15V 70mA SOT-143 SMD

Código: 15740 Marca: NXP

~~R$ 2,00~~ R$ 1,30

Qtde: Comprar Agora Estoque: Disponível

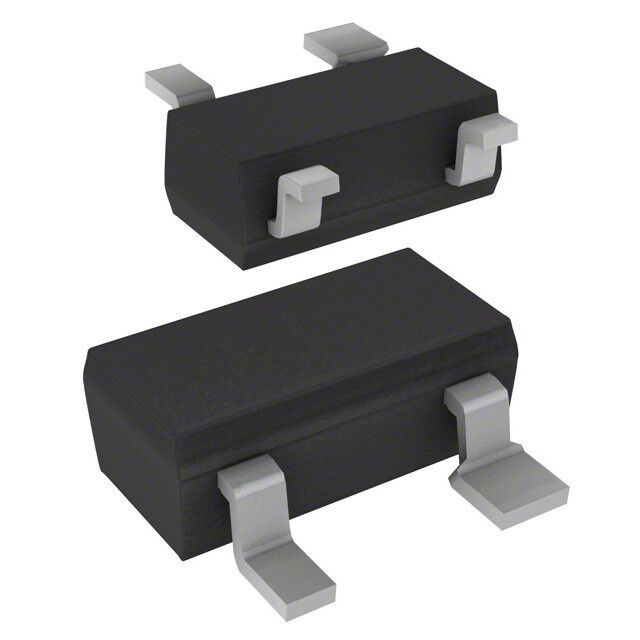

Transistor BFG520 SOT-143 (SMD) – NXP

O BFG520 da NXP Semiconductors é um transistor bipolar NPN de RF e banda larga, desenvolvido para aplicações de amplificação e processamento de sinais em alta frequência. O componente apresenta frequência de transição típica de 9 GHz, tensão coletor-emissor de 15 V e corrente de coletor de até 70 mA.

Com encapsulamento compacto SOT143B de 4 pinos e montagem SMD/SMT, o BFG520 foi desenvolvido para aplicações em radiofrequência na faixa de GHz, incluindo front-ends de RF, telefones celulares e sem fio, detectores de radar, sintonizadores de TV via satélite e amplificadores para sistemas de fibra óptica.

📋 ESPECIFICAÇÕES TÉCNICAS

• Fabricante: NXP Semiconductors
• Modelo: BFG520
• Tipo: Transistor Bipolar RF / BJT
• Polaridade: NPN
• Tecnologia: Silício planar epitaxial
• Tensão coletor-emissor (VCEO): 15 V
• Corrente de coletor (IC): até 70 mA
• Frequência de transição (fT): 9 GHz típica
• Ganho de corrente DC (hFE): 60 a 250 @ 20 mA
• Ganho máximo unilateral: 19 dB @ 900 MHz
• Encapsulamento: SOT-143B
• Número de pinos: 4
• Montagem: SMD / SMT

🔧 CARACTERÍSTICAS

• Transistor NPN para aplicações de RF
• Operação em alta frequência
• Frequência de transição de até 9 GHz
• Tecnologia de silício planar epitaxial
• Encapsulamento compacto SOT-143B
• Montagem superficial SMD/SMT
• Indicado para amplificação de sinais de radiofrequência

⚙️ APLICAÇÕES

• Front-ends de RF
• Telefones celulares e sem fio
• Detectores de radar
• Pagers
• Sintonizadores SATV
• Amplificadores e repetidores para sistemas de fibra óptica
• Circuitos de amplificação de sinais em GHz

📄 DATASHEET

Datasheet BFG520 – NXP Semiconductors
