Transistor BC338-25 NPN 25V 800mA TO-92 – Fairchild
O BC338-25 da Fairchild Semiconductor é um transistor bipolar NPN (BJT) projetado para aplicações de comutação e amplificação em circuitos eletrônicos. Com capacidade de até 800mA de corrente de coletor e tensão de até 25V, este transistor é amplamente utilizado em drivers de carga, controle de relés, pequenos motores, LEDs de potência e circuitos de controle eletrônico.
A classificação “-25” indica uma faixa específica de ganho de corrente (hFE), proporcionando desempenho estável em diversas aplicações de sinal e comutação.

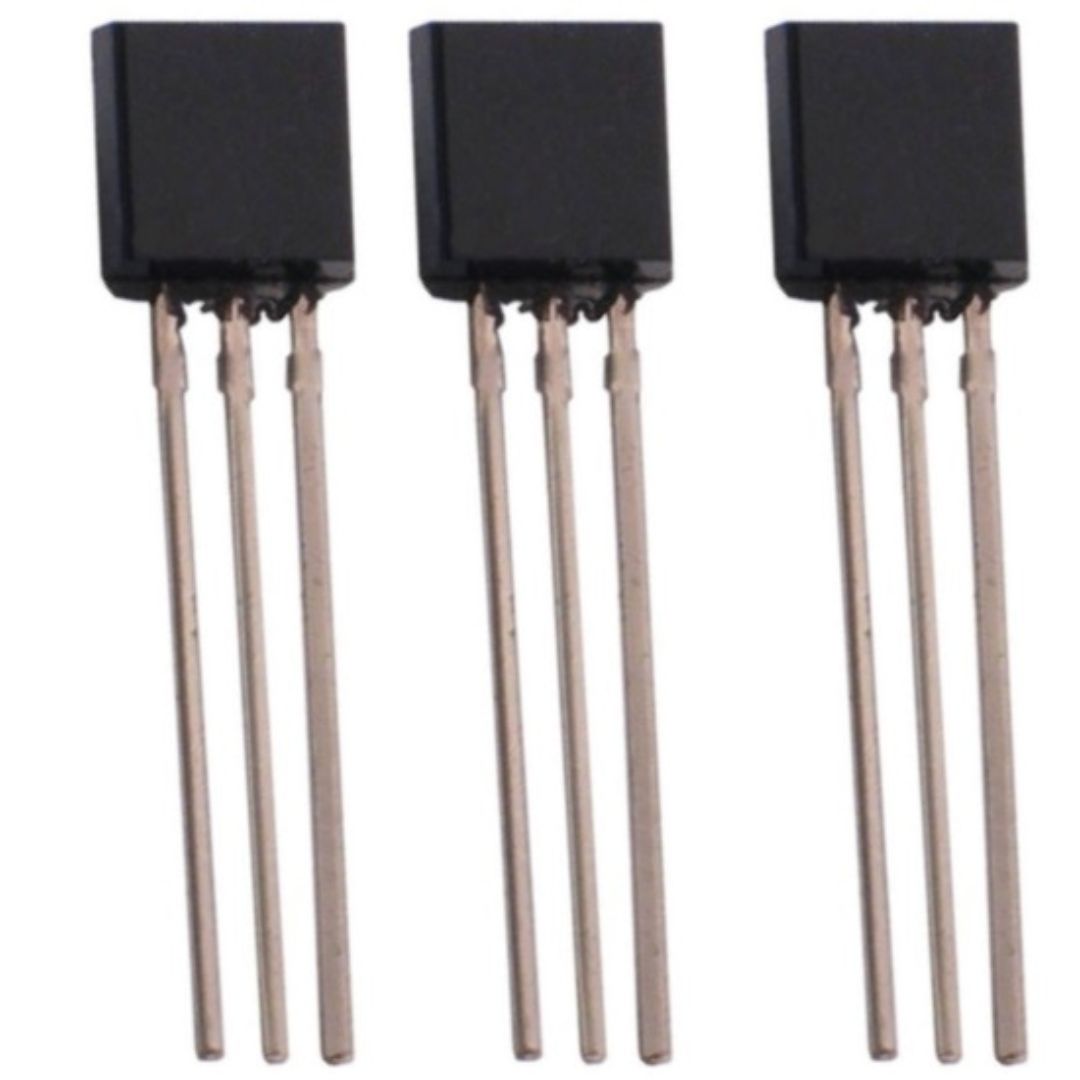

Seu encapsulamento TO-92 com montagem PTH (Through Hole) facilita a instalação em placas de circuito impresso (PCB) e também em protoboards, sendo muito utilizado em projetos eletrônicos, manutenção de equipamentos e prototipagem.
Principais Características
-
Tipo: Transistor Bipolar (BJT)
-
Polaridade: NPN
-
Tensão Coletor-Emissor (VCEO): 25V
-
Corrente de Coletor (IC): até 800mA
-
Classificação de ganho: BC338-25
-
Encapsulamento: TO-92
-
Montagem: PTH / Through Hole
-
Fabricante: Fairchild Semiconductor
-
Boa capacidade de corrente para aplicações de comutação
Aplicações
-
Acionamento de relés
-
Controle de motores DC de baixa potência
-
Drivers para LEDs
-
Circuitos de comutação
-
Amplificação de sinal
-
Projetos eletrônicos e manutenção de equipamentos
Conteúdo do Produto
-
1x Transistor BC338-25
Datasheet
Para especificações completas, curvas elétricas e aplicações:
Datasheet oficial:
https://www.onsemi.com/pdf/datasheet/bc338-d.pdf
O BC338-25 da Fairchild Semiconductor é um transistor bipolar NPN indicado para comutação e amplificação em circuitos eletrônicos. Suporta até 25V e corrente de coletor de 800mA, sendo ideal para acionamento de relés, LEDs, pequenos motores e drivers de carga.
