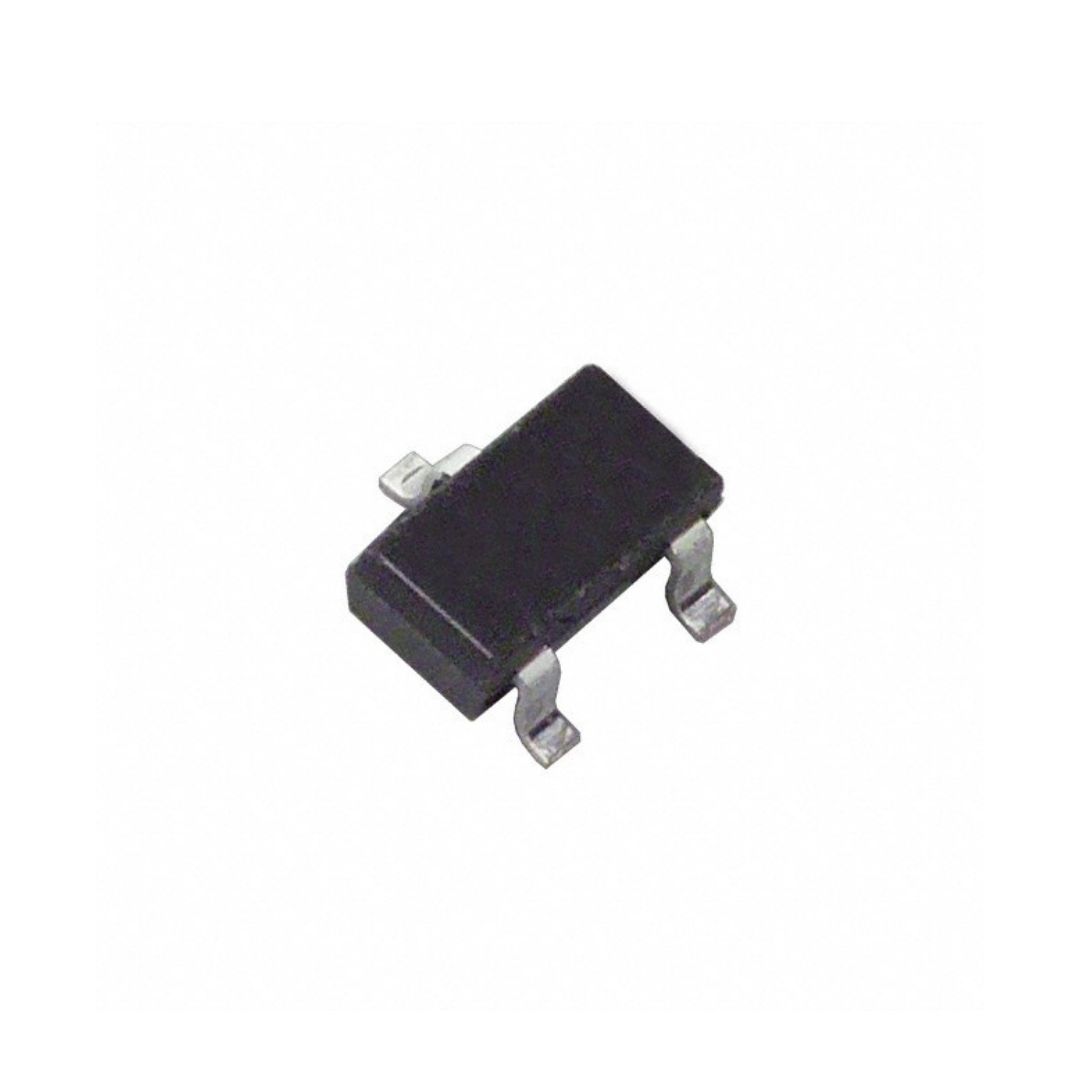

BCW66GR Transistor Bipolar BJT NPN 45V 800mA SOT-23

Código: 10117 Marca: Nexperia

~~R$ 1,00~~ R$ 0,65

Qtde: Comprar Agora Estoque: Disponível

🔌 DESCRIÇÃO DO PRODUTO

O Transistor Bipolar BJT BCW66GR SMD SOT-23, da Nexperia, é um transistor NPN de uso geral desenvolvido para aplicações de chaveamento e amplificação. O componente suporta tensão coletor-emissor de até 45 V, corrente de coletor de até 800 mA e frequência de transição de 100 MHz, oferecendo uma solução compacta para circuitos eletrônicos.

O BCW66GR utiliza encapsulamento SOT-23 (TO-236AB) para montagem em superfície, sendo adequado para projetos que exigem economia de espaço na placa e alta densidade de componentes. A versão GR apresenta ganho de corrente contínua (hFE) entre 160 e 400, conforme as condições especificadas pelo fabricante.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Transistor Bipolar BJT
Part Number: BCW66GR
Marca: Nexperia
Tipo: NPN
Tensão Coletor-Emissor (VCEO): 45 V
Tensão Coletor-Base (VCBO): 50 V
Tensão Emissor-Base (VEBO): 5 V
Corrente máxima de coletor (IC): 800 mA
Corrente de coletor de pico: 1 A
Ganho de corrente DC (hFE): 160 a 400
Frequência de transição (fT): 100 MHz
Dissipação de potência: 250 mW
Tensão de saturação coletor-emissor: até 450 mV nas condições especificadas
Temperatura de junção: até 150 °C
Encapsulamento: SOT-23 / TO-236AB
Número de terminais: 3
Montagem: SMD / Surface Mount
Qualificação: AEC-Q101

⚡ DESTAQUES DO PRODUTO

O BCW66GR combina capacidade de corrente relativamente alta com um encapsulamento SMD compacto, sendo indicado para:

Chaveamento de sinais e cargas;
Circuitos de amplificação;
Drivers e circuitos de controle;
Interfaces de sinais;
Circuitos eletrônicos de uso geral;
Aplicações automotivas e industriais que exigem componente qualificado.

A Nexperia especifica a série BCW66 para chaveamento e amplificação de uso geral, destacando ainda a capacidade de corrente e a qualificação AEC-Q101.

📄 DATASHEET

Datasheet oficial – Nexperia BCW66 Series:
Datasheet BCW66GR – Nexperia
