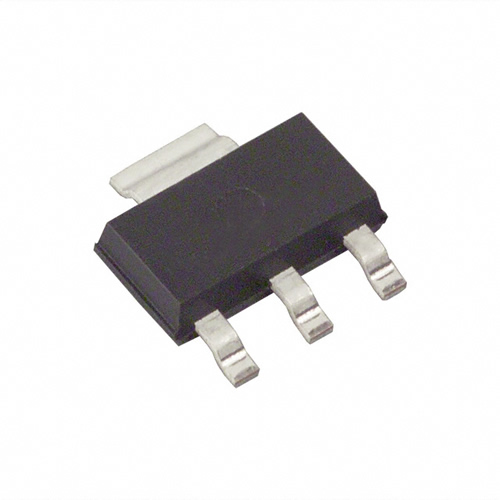

Transistor NPN BDP951 80V 3A Alta Corrente SOT-223

Código: 11199 Marca: Diodes Incorporated

~~R$ 6,50~~ R$ 4,22

Qtde: Comprar Agora Estoque: Disponível

📦 DESCRIÇÃO DO PRODUTO

O Transistor Bipolar BJT BDP951 é um transistor NPN de potência desenvolvido para aplicações de driver e estágios de saída de áudio (AF), oferecendo alta capacidade de corrente, alto ganho de corrente e baixa tensão de saturação coletor-emissor.

O BDP951 suporta tensão coletor-emissor de até 80 V e corrente contínua de coletor de até 3 A, podendo atingir corrente de coletor de pico de 5 A. Essas características tornam o componente adequado para circuitos que necessitam de chaveamento e amplificação de potência em aplicações eletrônicas.

O transistor apresenta corrente de base de até 200 mA, corrente de base de pico de 500 mA e potência total de dissipação de até 3 W nas condições especificadas. Sua construção em silício proporciona características adequadas para circuitos de amplificação e acionamento de cargas.

Com encapsulamento SOT-223 e montagem SMD/SMT, o BDP951 oferece uma solução compacta para placas de circuito impresso. O encapsulamento possui quatro conexões elétricas, sendo os terminais 2 e 4 conectados ao coletor.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Transistor Bipolar BJT
Fabricante informado: Diodes Incorporated
Modelo: BDP951
Tipo: Transistor NPN de potência
Material: Silício
Tensão coletor-emissor (VCEO): 80 V
Tensão coletor-base (VCBO): 100 V
Tensão emissor-base (VEBO): 5 V
Corrente contínua de coletor (IC): 3 A
Corrente de coletor de pico (ICM): 5 A
Corrente de base (IB): 200 mA
Corrente de base de pico (IBM): 500 mA
Potência total de dissipação: 3 W
Temperatura máxima de junção: 150 °C
Temperatura de armazenamento: -65 °C a +150 °C
Configuração: NPN
Encapsulamento: SOT-223
Número de terminais: 4
Montagem: SMD / SMT
Conexão dos terminais: 1 = Base, 2 = Coletor, 3 = Emissor, 4 = Coletor

⚙️ APLICAÇÕES

Drivers de áudio
Estágios de saída de áudio
Amplificadores de potência
Circuitos de acionamento
Circuitos de chaveamento
Controle de cargas
Equipamentos de áudio
Sistemas eletrônicos de potência
Circuitos de amplificação
Aplicações gerais com transistores BJT NPN

O fabricante original especifica o BDP951 principalmente para drivers e estágios de saída de áudio, destacando sua alta corrente de coletor, alto ganho e baixa tensão de saturação.
