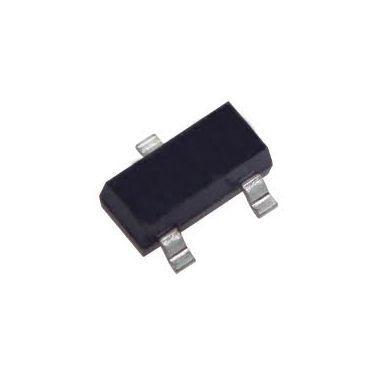

Transistor NPN BSR17A 40V 200mA SOT-23 SMD (U92)

Código: 14951 Marca: Onsemi

~~R$ 10,00~~ R$ 6,50

Qtde: Comprar Agora Estoque: Disponível

🔧 Transistor Bipolar BSR17A SOT-23-3 SMD (U92) – Onsemi

O Transistor Bipolar BSR17A da Onsemi é um transistor NPN de uso geral, desenvolvido para aplicações de amplificação e chaveamento em circuitos eletrônicos. O componente foi originalmente desenvolvido pela Fairchild Semiconductor e atualmente está associado à linha Onsemi.

Com tensão coletor-emissor de até 40V e corrente de coletor de até 200mA, o BSR17A oferece uma solução compacta para circuitos de sinal, controle e chaveamento. Seu encapsulamento SOT-23-3 permite montagem SMD/SMT em placas de circuito impresso com alta densidade de componentes.

A marcação U92 no encapsulamento identifica o dispositivo BSR17A conforme o datasheet do fabricante.

📋 ESPECIFICAÇÕES TÉCNICAS

• Modelo: BSR17A
• Fabricante: Onsemi / Fairchild Semiconductor
• Tipo: Transistor Bipolar (BJT)
• Polaridade: NPN
• Aplicação: Amplificador de uso geral / chaveamento
• Tensão Coletor-Emissor (VCEO): 40V
• Tensão Coletor-Base (VCBO): 60V
• Tensão Emissor-Base (VEBO): 6V
• Corrente de Coletor (IC): 200mA
• Dissipação de potência máxima: 350mW
• Frequência de transição (fT): 300MHz
• Ganho de corrente DC (hFE): até 300, conforme condição de teste
• Encapsulamento: SOT-23-3
• Montagem: SMD / SMT
• Marcação: U92
• Temperatura de junção: -55°C a +150°C

⚙️ APLICAÇÕES

O BSR17A é indicado para aplicações eletrônicas que necessitam de um transistor NPN compacto para amplificação ou chaveamento, incluindo:

• Circuitos de amplificação de sinais
• Chaveamento de cargas
• Circuitos de controle
• Interfaces e sinais digitais
• Circuitos de baixa potência
• Equipamentos eletrônicos
• Placas de circuito impresso
• Projetos com componentes SMD
• Manutenção e reparo de equipamentos eletrônicos

O datasheet do fabricante especifica o BSR17A como um amplificador de uso geral e dispositivo de chaveamento.

📄 DATASHEET

Datasheet oficial Onsemi / Fairchild – BSR17A:

Datasheet BSR17A – Onsemi
