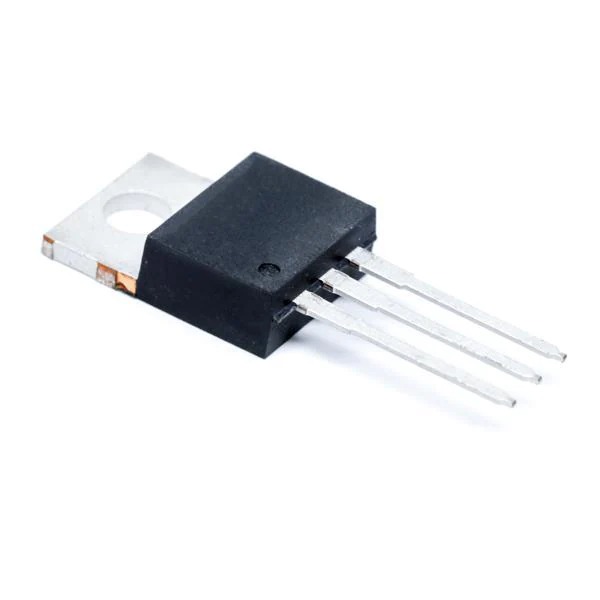

BU407 Transistor Bipolar NPN 7A 150V TO-220

Código: 15259 Marca: Fairchild

~~R$ 3,00~~ R$ 1,95

Qtde: Comprar Agora Estoque: Disponível

Transistor BU407 TO-220 PTH – NPN 150V 7A Alta Tensão

O BU407 da Fairchild Semiconductor é um transistor bipolar NPN de potência, desenvolvido para aplicações de chaveamento de alta tensão e alta velocidade. O componente suporta tensão coletor-emissor de até 150 V, corrente de coletor contínua de até 7 A e dissipação de potência de até 60 W em condições especificadas.

Seu encapsulamento TO-220 permite montagem PTH (Through-Hole) em placas de circuito impresso. O BU407 foi desenvolvido especialmente para aplicações de chaveamento e estágios de deflexão horizontal, sendo utilizado em equipamentos eletrônicos que necessitam de um transistor NPN de alta tensão.

📋 ESPECIFICAÇÕES TÉCNICAS

• Fabricante: Fairchild Semiconductor
• Código: BU407
• Tipo: Transistor Bipolar NPN
• Tecnologia: NPN Epitaxial de Silício
• Tensão coletor-emissor (VCEO): 150 V
• Tensão coletor-base (VCBO): 330 V
• Tensão emissor-base (VEBO): 6 V
• Corrente de coletor contínua (IC): 7 A
• Corrente de coletor em pulso (ICP): 10 A
• Corrente de base (IB): 4 A
• Dissipação de potência (PC): 60 W
• Frequência de transição (fT): mínimo 10 MHz
• VCE(sat): máximo 1 V @ IC = 5 A / IB = 0,5 A
• VBE(sat): máximo 1,2 V @ IC = 5 A / IB = 0,5 A
• Temperatura de junção: até 150 °C
• Encapsulamento: TO-220
• Montagem: PTH / Through-Hole
• Pinagem: 1 – Base, 2 – Coletor, 3 – Emissor

⚡ CARACTERÍSTICAS

O BU407 combina alta tensão de operação, capacidade de corrente e velocidade de chaveamento, sendo adequado para circuitos que exigem um transistor NPN de potência para comutação.

O componente apresenta baixa tensão de saturação, frequência de transição mínima de 10 MHz e capacidade de dissipação de até 60 W, conforme as condições especificadas no datasheet.

🔧 APLICAÇÕES

• Chaveamento de alta tensão
• Estágios de deflexão horizontal
• Televisores CRT
• Monitores CRT
• Circuitos de potência
• Drivers de alta tensão
• Circuitos de chaveamento rápido
• Fontes e equipamentos eletrônicos
• Manutenção e reparação de equipamentos eletrônicos
• Projetos com transistores BJT NPN
