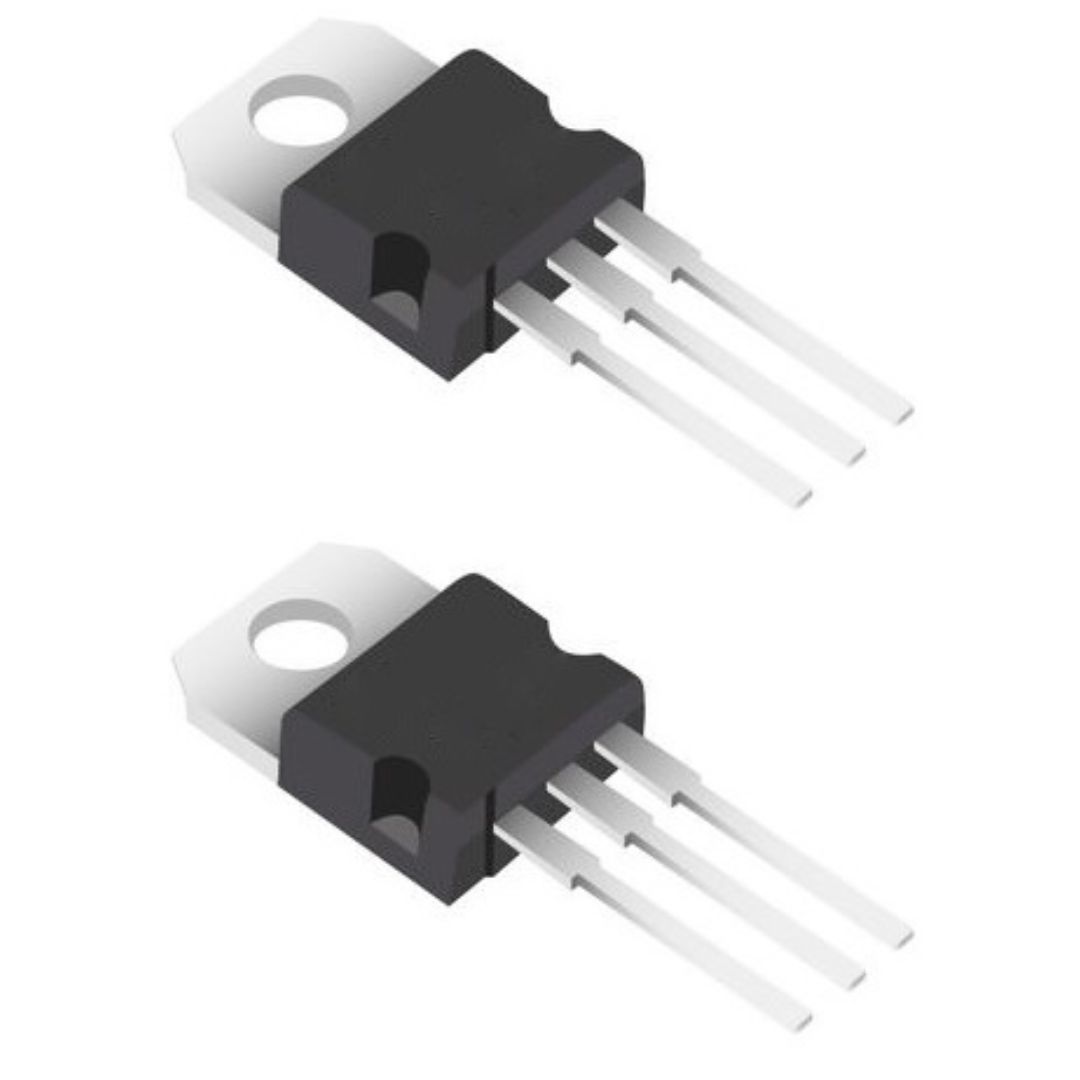

Transistor de Potência TIP122 Darlington TO-220

Código: 10070 Marca: STMicroelectronics

~~R$ 2,50~~ R$ 1,62

Qtde: Comprar Agora Estoque: Disponível

🔌 DESCRIÇÃO DO PRODUTO

O Transistor de Potência TIP122 Darlington TO-220, da STMicroelectronics, é um transistor bipolar NPN Darlington desenvolvido para aplicações de amplificação e chaveamento de média potência. O dispositivo suporta tensão coletor-emissor de até 100 V e corrente contínua de coletor de até 5 A, oferecendo alto ganho de corrente para acionamento de cargas com baixa corrente de base.

O TIP122 possui encapsulamento TO-220, com montagem PTH/Through Hole, sendo indicado para projetos eletrônicos, circuitos de controle, acionamento de motores, relés, solenoides e outras cargas de potência.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Transistor Bipolar Darlington
Marca: STMicroelectronics
Part Number: TIP122
Tipo: NPN Darlington
Tensão Coletor-Emissor (VCEO): 100 V
Tensão Coletor-Base (VCBO): 100 V
Tensão Emissor-Base (VEBO): 5 V
Corrente contínua de coletor (IC): 5 A
Corrente de coletor de pico: 8 A
Corrente máxima de base: 120 mA
Ganho de corrente (hFE): mínimo de 1000 nas condições especificadas
Tensão de saturação (VCE(sat)): até 4 V @ IC = 5 A
Dissipação de potência: 2 W em condições de montagem especificadas
Temperatura de junção: até 150 °C
Encapsulamento: TO-220-3
Número de terminais: 3
Montagem: PTH / Through Hole
Configuração dos terminais: 1 – Base, 2 – Coletor, 3 – Emissor

⚡ DESTAQUES DO PRODUTO

O TIP122 utiliza configuração Darlington, formada por dois transistores integrados, proporcionando elevado ganho de corrente. Isso permite controlar correntes relativamente altas utilizando uma corrente de base reduzida.

É indicado para:

🔧 Acionamento de relés e solenoides;
⚙️ Controle de motores;
🔌 Chaveamento de cargas;
💡 Controle de lâmpadas e cargas resistivas;
🔋 Circuitos de potência;
🔊 Amplificadores de uso geral;
🛠️ Projetos e manutenção de equipamentos eletrônicos.

O fabricante especifica o TIP122 para aplicações de amplificação linear e chaveamento de baixa velocidade.

📄 DATASHEET

Datasheet – TIP120 / TIP121 / TIP122:
https://www.st.com/content/ccc/resource/technical/document/datasheet/f9/ed/f5/44/26/b9/43/a4/CD00000911.pdf/files/CD00000911.pdf/jcr:content/translations/en.CD00000911.pdf
