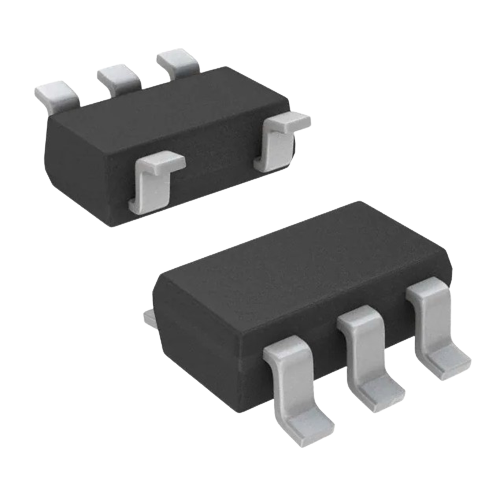

Diodo de Proteção ESD ESDA5V3SC5 TVS 5,3V SOT-23-5 SMD

Código: 10009 Marca: ST

~~R$ 2,88~~ R$ 1,87

Qtde: Comprar Agora Estoque: Disponível

🔌 DESCRIÇÃO DO PRODUTO

O ESDA5V3SC5 é um Diodo TVS (Transient Voltage Suppressor) / array de proteção ESD da STMicroelectronics, desenvolvido para proteger componentes e linhas de dados contra descargas eletrostáticas (ESD) e sobretensões transitórias.

O dispositivo possui 4 canais unidirecionais de proteção, tensão reversa de trabalho de 3 V e tensão de ruptura mínima de 5,3 V. Sua tecnologia Transil™ permite limitar transientes positivos e negativos, proporcionando proteção para circuitos eletrônicos sensíveis.

O ESDA5V3SC5 apresenta potência de pulso de até 400 W para o pulso 8/20 µs, proteção ESD de até 30 kV e encapsulamento SOT-23-5L, sendo indicado para placas eletrônicas compactas e aplicações que necessitam de alta densidade de componentes.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Diodo TVS / Array de Proteção ESD
Marca: STMicroelectronics
Modelo: ESDA5V3SC5
Série: ESDA / TRANSIL™
Tipo: TVS Zener
Canais: 4 canais unidirecionais
Tensão reversa de trabalho (VRWM): 3 V
Tensão de ruptura mínima: 5,3 V
Tensão de ruptura máxima: 5,9 V
Potência de pulso: 400 W (8/20 µs)
Proteção ESD: até 30 kV
Montagem: SMD / SMT
Encapsulamento: SOT-23-5L / SOT-23-5
Número de terminais: 5
Temperatura de operação: -40 °C a +125 °C
Aplicação: Proteção contra ESD e transientes

A DigiKey também classifica o ESDA5V3SC5 como diodo TVS, com 4 canais unidirecionais, VRWM de 3 V, tensão de ruptura mínima de 5,3 V e encapsulamento SOT-23-5.

📌 APLICAÇÕES

Proteção contra descargas eletrostáticas (ESD)
Proteção de linhas de dados
Proteção de interfaces digitais
Sistemas de comunicação
Computadores e periféricos
Impressoras
Telefones celulares e acessórios
Set-top boxes
Equipamentos eletrônicos sensíveis
Placas eletrônicas de alta densidade

O fabricante especifica o ESDA5V3SC5 para aplicações em equipamentos sensíveis a sobretensões transitórias e ESD, incluindo computadores, impressoras, sistemas de comunicação, telefones celulares e acessórios.

📄 DATASHEET

Datasheet oficial STMicroelectronics – ESDAxxSCx Quad Transil™ Array para Proteção ESD:

Acessar Datasheet ESDAxxSCx – STMicroelectronics
