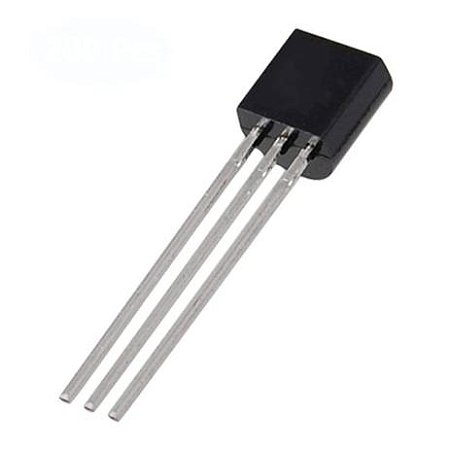

Circuito Integrado HA17431PA Referência de Tensão 2,5V TO-92 PTH

Código: 12515 Marca: Renesas Electronics

~~R$ 25,00~~ R$ 16,25

Qtde: Comprar Agora Estoque: Disponível

🔌 DESCRIÇÃO DO PRODUTO

O HA17431PA TO-92 (PTH), da Renesas Electronics, é um regulador shunt ajustável de precisão, desenvolvido para aplicações de regulação e referência de tensão em circuitos eletrônicos.

O HA17431PA incorpora uma referência interna de tensão de aproximadamente 2,5 V e permite ajustar a tensão de saída por meio de resistores externos. Essa característica torna o componente adequado para circuitos que necessitam de controle e estabilização de tensão, funcionando de maneira semelhante a uma referência de tensão ajustável.

Uma das aplicações importantes da família HA17431 é o uso no controle do secundário de fontes chaveadas (SMPS). Nessa configuração, o regulador pode atuar como amplificador de erro, trabalhando em conjunto com um optoacoplador para transmitir o sinal de realimentação ao controlador PWM localizado no lado primário da fonte.

O componente utiliza encapsulamento TO-92 Mod com 3 terminais, apropriado para montagem PTH/Through Hole, sendo indicado tanto para novos projetos compatíveis quanto para manutenção e reposição em equipamentos eletrônicos que utilizam a família HA17431.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Regulador Shunt Ajustável
Marca: Renesas Electronics
Part Number: HA17431PA
Família: HA17431
Tipo: Regulador Shunt / Referência de Tensão
Referência interna: aproximadamente 2,5 V
Regulação: Ajustável através de resistores externos
Compensação de temperatura: Sim
Terminais: REF, Anodo e Catodo
Número de terminais: 3
Encapsulamento: TO-92 Mod
Dimensões do encapsulamento: aproximadamente 4 × 5 × 10,3 mm
Montagem: PTH / Through Hole
Aplicações: Reguladores de tensão, fontes chaveadas, circuitos de realimentação, referências de tensão, amplificadores de erro e controle de fontes de alimentação.

Observação: o código HA17431PA é atualmente classificado pela Renesas como obsoleto, portanto é especialmente relevante para aplicações de reposição e manutenção de equipamentos existentes.

📄 DATASHEET

HA17431 Series – Shunt Regulator – Renesas Electronics

Datasheet oficial HA17431 Series – Renesas Electronics
