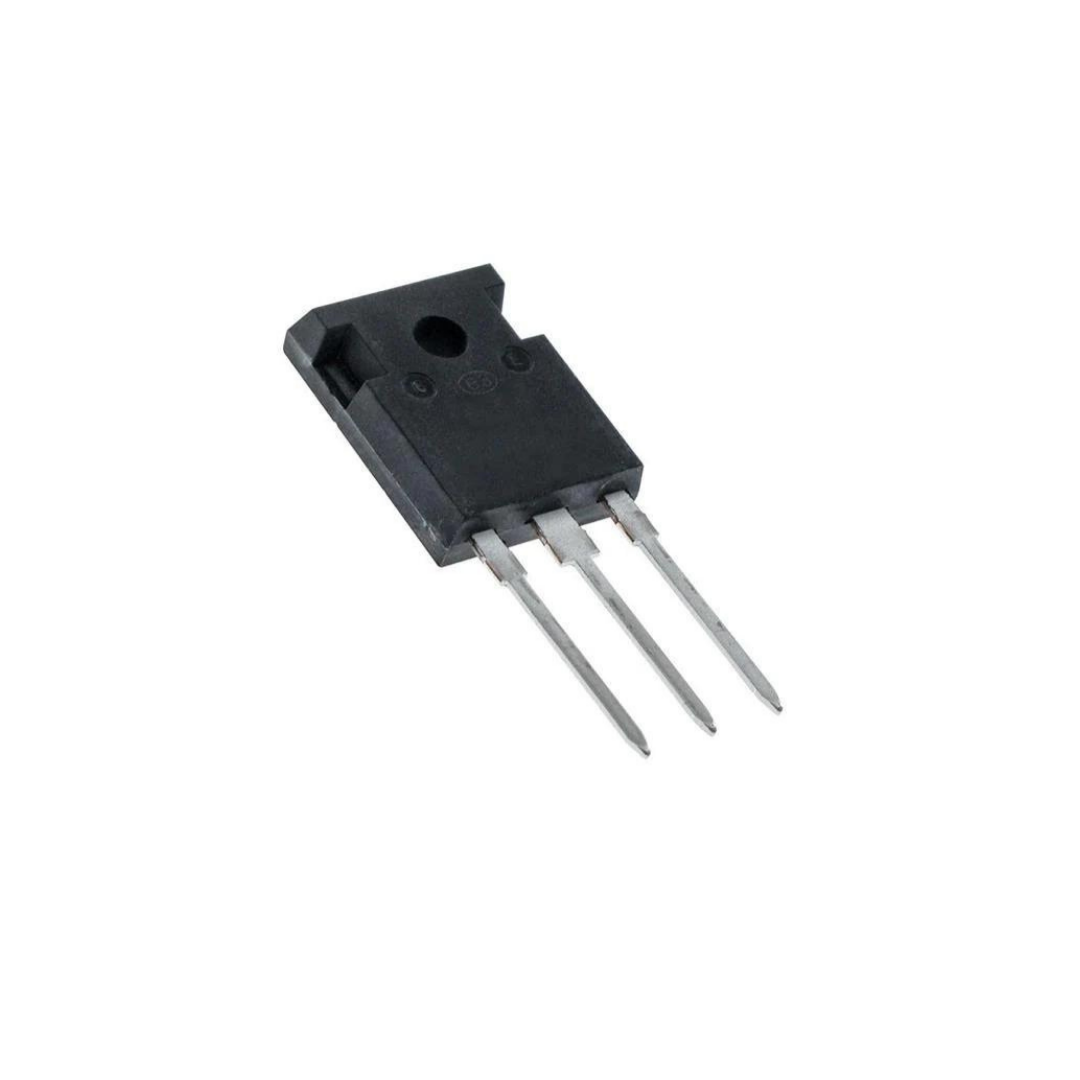

12N60A4D – IGBT Alta Potência 23A 600V TO-247 PTH

Código: 13784 Marca: Fairchild

~~R$ 30,00~~ R$ 19,50

Qtde: Comprar Agora Estoque: Disponível

⚡ Transistor IGBT 12N60A4D 600V 23A TO-247 PTH – Fairchild

O 12N60A4D é um transistor IGBT de canal N (N-Channel) de alta tensão, fabricado pela Fairchild Semiconductor, desenvolvido para aplicações de chaveamento de potência em alta frequência. O dispositivo possui tensão de coletor-emissor de até 600 V e corrente de coletor de 23 A, oferecendo baixa perda de condução e desempenho adequado para fontes de alimentação chaveadas e outros circuitos de eletrônica de potência.

O componente conta ainda com diodo ultrarrápido (Hyperfast) em antiparalelo, característica especialmente útil em aplicações de chaveamento, contribuindo para o desempenho em circuitos de alta frequência. O modelo 12N60A4D possui encapsulamento TO-247 e montagem PTH (Through Hole).

⚙️ Características Técnicas

Fabricante: Fairchild Semiconductor
Part Number / Marking: 12N60A4D
Tipo: Transistor IGBT
Canal: N-Channel
Tensão Coletor-Emissor: 600 V
Corrente de Coletor: 23 A
Corrente de Coletor Pulsada: 96 A
Tensão Gate-Emitter: ±20 V contínua
Montagem: PTH / Through Hole
Encapsulamento: TO-247
Diodo: Antiparalelo Hyperfast
Aplicação principal: Chaveamento de alta frequência / SMPS
Operação: indicada para aplicações acima de 100 kHz, conforme condições especificadas no datasheet.

🔧 Aplicações

O 12N60A4D é indicado principalmente para circuitos que exigem chaveamento de alta tensão e alta frequência, como:

Fontes de alimentação chaveadas (SMPS)
Conversores de potência
Inversores
Circuitos de chaveamento de alta frequência
Eletrônica de potência
Fontes industriais
Conversores AC/DC
Aplicações com controle de motores

O dispositivo foi especificamente otimizado para fontes chaveadas de alta frequência, combinando baixa perda de condução com capacidade de chaveamento em alta tensão.

📄 Datasheet

🔗 Datasheet 12N60A4D – Fairchild Semiconductor:
Datasheet técnico 12N60A4D (PDF)
