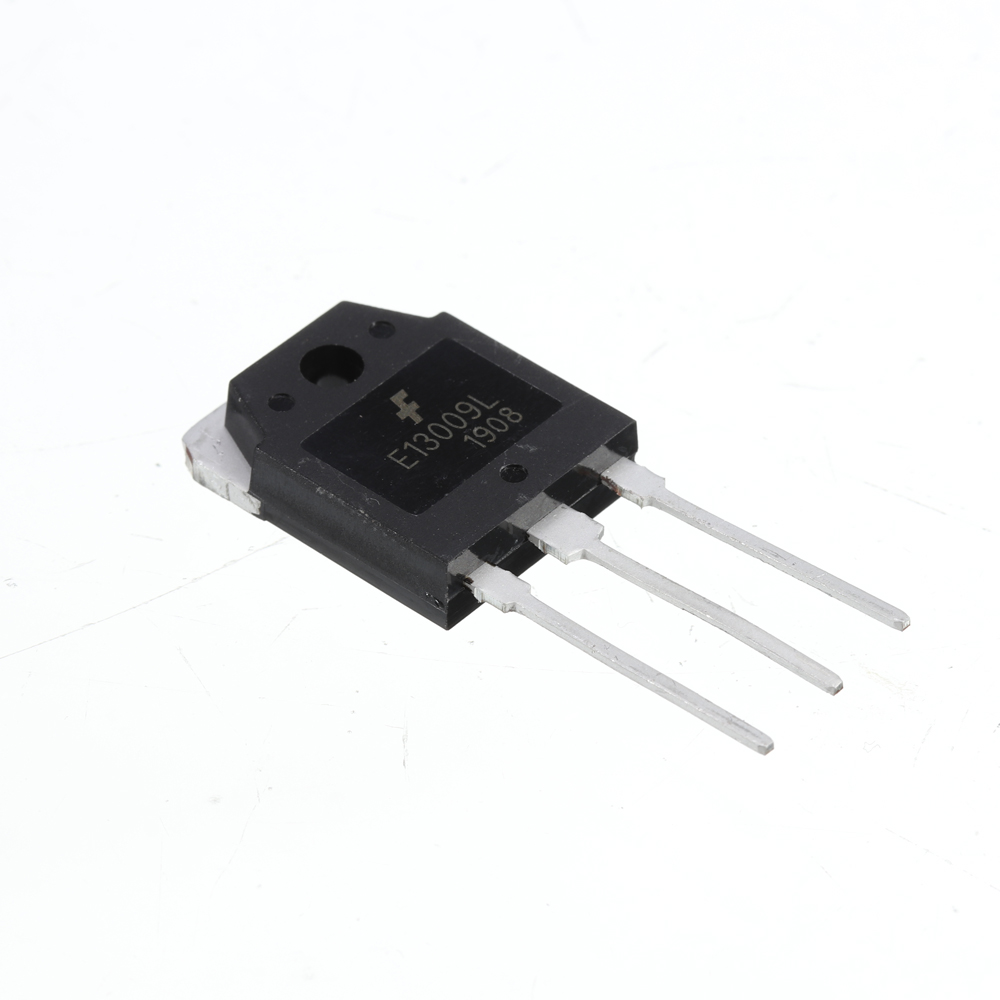

KSE13009L Transistor Bipolar NPN 400V 12A Alta Velocidade TO-3P

Código: 12648 Marca: Fairchild

~~R$ 35,00~~ R$ 22,75

Qtde: Comprar Agora Estoque: Disponível

📋 DESCRIÇÃO DO PRODUTO

O Transistor KSE13009L TO-3P PTH, da Fairchild Semiconductor, é um transistor bipolar de silício NPN de alta tensão, desenvolvido para aplicações de comutação em alta velocidade. O componente é indicado para circuitos de fontes chaveadas, reguladores de comutação e controle de motores.

O KSE13009L suporta tensão coletor-emissor de até 400 V e corrente de coletor de até 12 A em operação contínua, com capacidade de até 24 A em pulsos. Possui encapsulamento TO-3P e montagem PTH (Through-Hole), sendo utilizado em aplicações de potência e circuitos eletrônicos que exigem alta tensão e comutação rápida.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Transistor Bipolar NPN
Marca: Fairchild Semiconductor
Modelo: KSE13009L
Código equivalente: E13009L / 13009L
Tipo: NPN
Material: Silício
Tensão Coletor-Emissor (VCEO): 400 V
Tensão Coletor-Base (VCBO): 700 V
Tensão Emissor-Base (VEBO): 9 V
Corrente de Coletor (DC): 12 A
Corrente de Coletor em Pulso: 24 A
Corrente de Base: 6 A
Dissipação de potência: 130 W
Frequência de transição (fT): 4 MHz
Temperatura de junção: até 150 °C
Encapsulamento: TO-3P
Número de pinos: 3
Montagem: PTH / Through-Hole
Pinagem: 1 – Base / 2 – Coletor / 3 – Emissor

⚙️ APLICAÇÕES

Fontes de alimentação chaveadas
Reguladores de comutação
Circuitos de alta tensão
Controle de motores
Conversores de potência
Circuitos de acionamento
Equipamentos eletrônicos de potência
Aplicações de comutação em alta velocidade

📄 DATASHEET

Datasheet KSE13009L / E13009L – Fairchild Semiconductor:
Datasheet KSE13009L – Fairchild Semiconductor
