CI L4960 Regulador Chaveado Step-Down 2,5A HEPTAWATT-7

Código: 13302 Marca: ST

~~R$ 12,00~~ R$ 7,80

Qtde: Comprar Agora Estoque: Disponível

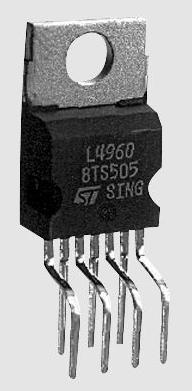

🔌 Circuito Integrado L4960 Regulador DC-DC Step-Down HEPTAWATT-7 – ST

O L4960 é um circuito integrado regulador de tensão chaveado DC-DC Step-Down (Buck) da STMicroelectronics, desenvolvido para conversão e estabilização de tensão em fontes de alimentação e sistemas eletrônicos de potência.

O componente possui saída ajustável de 5,1 V a 40 V, corrente de saída de até 2,5 A e suporta tensão de entrada de 9 V a 46 V. Sua operação em alta frequência de chaveamento permite reduzir o tamanho dos componentes externos utilizados no circuito.

O L4960 conta com referência interna de precisão, partida suave (Soft Start), limitação de corrente e proteção contra sobretemperatura, oferecendo uma solução integrada para projetos que necessitam de conversão DC-DC eficiente e regulada. O componente utiliza encapsulamento de potência HEPTAWATT-7, com montagem Through Hole (PTH).

⚙️ Características Técnicas

Fabricante: STMicroelectronics
Part Number: L4960
Função: Regulador de tensão chaveado DC-DC
Topologia: Buck / Step-Down
Tensão de entrada: 9 V a 46 V
Tensão de saída: 5,1 V a 40 V
Corrente máxima de saída: 2,5 A
Número de saídas: 1
Frequência de chaveamento: 100 kHz a 150 kHz
Referência interna: 5,1 V
Eficiência: até aproximadamente 90%
Proteções: Limitação de corrente e desligamento térmico
Função adicional: Soft Start
Tipo de saída: Ajustável
Encapsulamento: HEPTAWATT-7
Montagem: Through Hole (PTH)
Temperatura de junção: -40 °C a +150 °C

🔧 Aplicações

O L4960 pode ser utilizado em:

Fontes de alimentação DC-DC
Conversores Step-Down (Buck)
Reguladores de tensão chaveados
Fontes de alimentação industriais
Sistemas de alimentação de equipamentos eletrônicos
Circuitos de conversão de energia
Equipamentos que necessitam de regulagem de tensão DC
Projetos de fontes chaveadas

📄 Datasheet

Datasheet L4960 – STMicroelectronics:
Baixar Datasheet L4960 – STMicroelectronics
