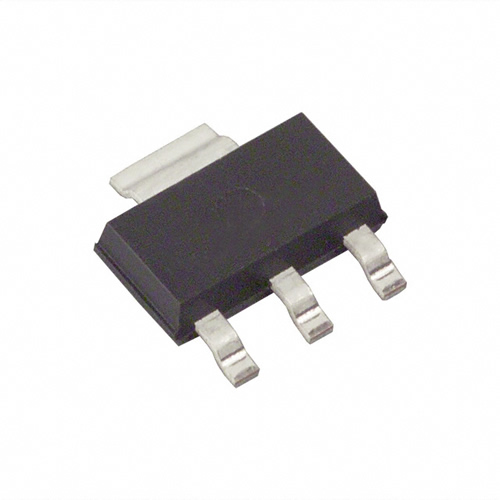

CI LM1117IMPX-5.0 Regulador Linear 5V 800mA SOT-223-4

Código: 12561 Marca: TEXAS

~~R$ 4,00~~ R$ 2,60

Qtde: Comprar Agora Estoque: Disponível

🔌 DESCRIÇÃO DO PRODUTO

O Circuito Integrado LM1117IMPX-5.0 SOT-223 (SMD), da Texas Instruments, é um regulador linear LDO (Low Dropout) de tensão fixa, desenvolvido para fornecer uma saída regulada de 5 V em circuitos eletrônicos. O dispositivo oferece corrente de saída de até 800 mA, sendo indicado para aplicações que necessitam de uma alimentação estável e de baixa queda de tensão.

O LM1117IMPX-5.0 possui uma única saída positiva fixa de 5 V e suporta tensão de entrada de até 15 V. Seu dropout é de aproximadamente 1,2 V a 800 mA, permitindo a regulação da tensão mesmo quando a entrada está relativamente próxima da tensão de saída. O componente também conta com limitação de corrente e proteção térmica.

Seu encapsulamento compacto SOT-223-4 permite montagem SMD/SMT, sendo adequado para fontes de alimentação, placas eletrônicas, microcontroladores, circuitos digitais, sistemas embarcados e reguladores locais de tensão.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Regulador Linear LDO
Marca: Texas Instruments
Part Number: LM1117IMPX-5.0
Série: LM1117
Tipo: Regulador de tensão LDO positivo
Tensão de saída: 5 V
Tipo de saída: Fixa
Número de saídas: 1
Corrente máxima de saída: 800 mA
Tensão máxima de entrada: 15 V
Dropout: aproximadamente 1,2 V a 800 mA
Regulação de linha: até 0,2%
Regulação de carga: até 0,4%
Proteção contra sobrecorrente: Sim
Proteção térmica: Sim
Montagem: SMD / SMT
Encapsulamento: SOT-223-4
Número de terminais: 4
Temperatura de operação: -40 °C a +125 °C para a versão LM1117I
Aplicações: Reguladores locais, fontes de alimentação, microcontroladores, sistemas digitais, placas eletrônicas e equipamentos embarcados.

📄 DATASHEET

LM1117 – 800-mA Low-Dropout Linear Regulator – Texas Instruments

Datasheet oficial LM1117 – Texas Instruments
