CI LM2575T-12 Simple Switcher – Conversor DC-DC 12V TO-220

35% de desconto

Código: 10018 Marca: Texas Instruments

~~R$ 7,05~~ R$ 4,58

Qtde: Comprar Agora Estoque: Disponível

🔌 DESCRIÇÃO DO PRODUTO

O Circuito Integrado LM2575T-12 é um regulador de tensão chaveado DC-DC Step-Down (Buck) da Texas Instruments, desenvolvido para realizar a conversão eficiente de uma tensão de entrada mais elevada para uma saída regulada de 12 V.

O dispositivo fornece corrente de saída de até 1 A e possui ampla faixa de tensão de entrada, de 4,75 V a 40 V. A família LM2575 integra as principais funções necessárias para a construção de um regulador chaveado Buck, proporcionando boa regulação de linha e carga.

O LM2575T-12 possui frequência de chaveamento de aproximadamente 52 kHz, proteção contra sobrecorrente e desligamento térmico. Seu encapsulamento TO-220-5 permite montagem PTH (Through Hole) em placas de circuito impresso convencionais.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Circuito Integrado / Regulador DC-DC
Marca: Texas Instruments
Modelo: LM2575T-12
Família: LM2575
Tipo: Regulador de Tensão Chaveado
Topologia: Buck / Step-Down
Tensão de saída: 12 V
Corrente máxima de saída: 1 A
Tensão de entrada: 4,75 V a 40 V
Número de saídas: 1
Frequência de chaveamento: 52 kHz
Modo de controle: Controle por tensão
Ciclo de trabalho máximo: 98%
Proteção: Sobrecorrente e desligamento térmico

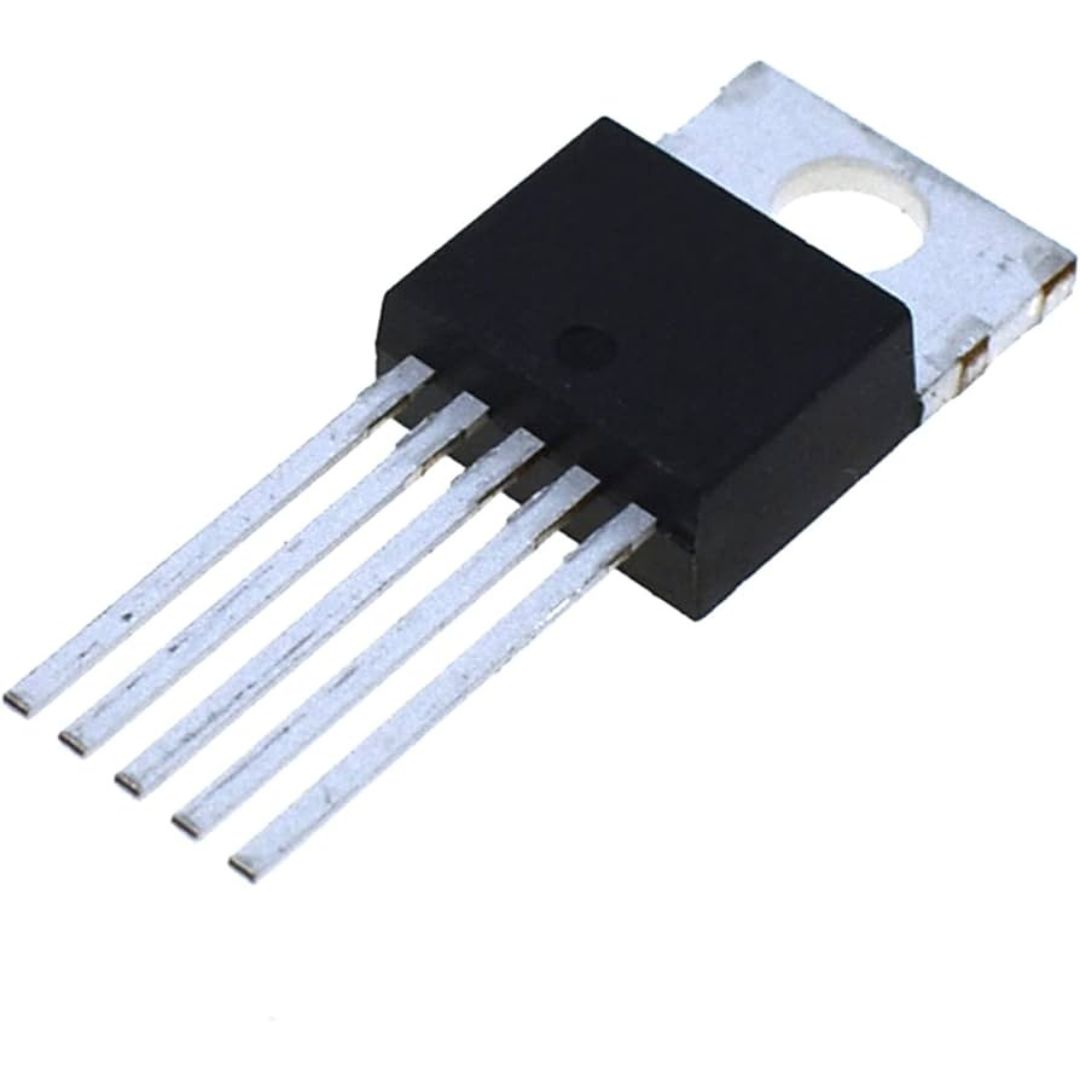

Encapsulamento: TO-220-5
Montagem: PTH / Through Hole
Número de pinos: 5
Temperatura de operação: -40 °C a +125 °C

As especificações de 1 A, entrada de 4,75–40 V, saída fixa de 12 V, topologia Buck e encapsulamento TO-220-5 são confirmadas pela documentação da Texas Instruments e pela Mouser.

📌 APLICAÇÕES

Reguladores de tensão DC-DC
Conversores Step-Down (Buck)
Fontes de alimentação chaveadas
Conversão de tensão de entrada para 12 V
Sistemas de alimentação DC
Equipamentos eletrônicos
Circuitos industriais
Sistemas embarcados
Projetos de eletrônica de potência
Alimentação de circuitos e periféricos

O LM2575 é indicado para aplicações que necessitam converter uma tensão DC mais elevada em uma tensão inferior regulada, com eficiência superior à de reguladores lineares tradicionais.

📄 DATASHEET

Datasheet oficial Texas Instruments – LM2575 1-A Simple Step-Down Switching Voltage Regulator:

Acessar Datasheet LM2575 – Texas Instruments
