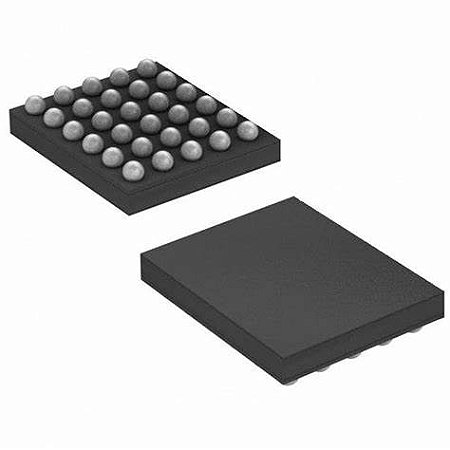

Circuito Integrado MAX9867 SMD Áudio Estéreo WLP-30

Código: 12923 Marca: Analog Devices Inc.

~~R$ 60,00~~ R$ 39,00

Qtde: Comprar Agora Estoque: Disponível

Circuito Integrado MAX9867EWV+TG WLP-30 SMD – Codec de Áudio Estéreo

O MAX9867EWV+TG é um Circuito Integrado Codec de Áudio Estéreo de ultra baixo consumo, desenvolvido originalmente pela Maxim Integrated e atualmente comercializado pela Analog Devices Inc. O componente integra conversores ADC e DAC estéreo, entradas para microfone analógico ou digital, entradas de linha e amplificadores de fone de ouvido.

Projetado para equipamentos portáteis, o MAX9867 opera com alimentação de 1,8 V, possui interface digital compatível com I²S/TDM e interface de controle I²C, oferecendo uma solução integrada para processamento e reprodução de áudio em dispositivos compactos.

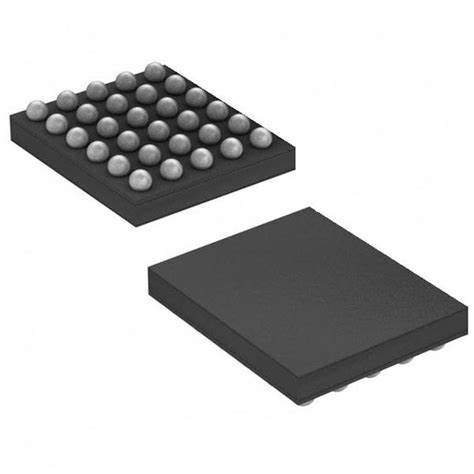

O componente utiliza encapsulamento WLP de 30 pontos (30-Bump), com dimensões aproximadas de 2,2 mm × 2,7 mm e passo de 0,4 mm, sendo indicado para aplicações que exigem alta integração e economia de espaço na placa.

🔧 Características Técnicas

Part Number: MAX9867EWV+TG
Código/Modelo: MAX9867
Fabricante: Analog Devices Inc. / Maxim Integrated
Tipo: Codec de Áudio Estéreo
ADC: Estéreo, até 48 kHz
DAC: Estéreo, até 48 kHz
Resolução: 18 bits
Alimentação analógica: 1,65 V a 1,95 V
Alimentação digital: 1,65 V a 1,95 V
Alimentação da interface digital: 1,65 V a 3,6 V
Interface de controle: I²C
Interface de áudio: I²S / TDM
Entradas: Microfone analógico/digital e entrada de linha estéreo
Saída: Amplificador estéreo para fones de ouvido
Consumo de reprodução: aproximadamente 6,7 mW
Frequência de amostragem: 8 kHz a 48 kHz
Encapsulamento: WLP-30 / 30-Bump WLP
Dimensões do encapsulamento: 2,2 × 2,7 mm
Montagem: SMD/SMT
Temperatura de operação: -40 °C a +85 °C

⚙️ Aplicações

O MAX9867 é indicado para celulares, dispositivos portáteis, players multimídia, consoles portáteis, sistemas de navegação, headsets sem fio e outros equipamentos eletrônicos que necessitam de processamento de áudio estéreo com baixo consumo.

📦 Informações do Produto

Modelo: MAX9867
Part Number: MAX9867EWV+TG
Tipo: Audio Codec / Codec de Áudio
Canais: Estéreo
Encapsulamento: WLP-30
Montagem: SMD
Marca: Analog Devices Inc.

📄 Datasheet

Datasheet oficial Analog Devices – MAX9867:

Datasheet MAX9867 – Analog Devices
