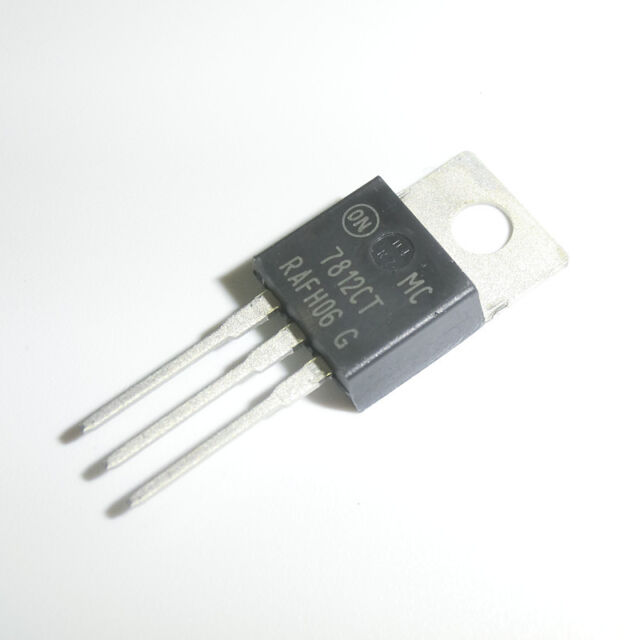

MC7812CTG Regulador Linear Positivo 12V 1A TO-220

Código: 11075 Marca: Onsemi

~~R$ 3,50~~ R$ 2,28

Qtde: Comprar Agora Estoque: Disponível

📦 DESCRIÇÃO DO PRODUTO

O Circuito Integrado MC7812CTG é um regulador linear positivo de tensão fixa, desenvolvido pela onsemi para fornecer uma saída estabilizada de 12 V em circuitos e sistemas eletrônicos. O componente pertence à família 7812, sendo indicado para aplicações que necessitam de uma alimentação regulada e estável.

O MC7812CTG possui capacidade de fornecer até 1 A de corrente de saída e opera com tensão de entrada superior à tensão de saída, sendo adequado para fontes de alimentação, circuitos de controle, placas eletrônicas e diferentes aplicações de regulagem de tensão. A documentação disponível indica tensão máxima de entrada de 35 V e tensão de dropout de aproximadamente 2 V.

O dispositivo conta ainda com proteção contra sobretemperatura e curto-circuito, contribuindo para maior segurança e confiabilidade durante a operação. A saída é fixa em 12 V, facilitando sua utilização em projetos que necessitam de uma tensão positiva regulada.

Com encapsulamento TO-220 e montagem PTH (Through Hole), o MC7812CTG é adequado para placas de circuito impresso e aplicações que necessitam de dissipação térmica, podendo ser utilizado com dissipador conforme as condições de carga e temperatura do projeto.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Regulador Linear de Tensão
Part Number: MC7812CTG
Marca: Onsemi
Família: 7812 / 78xx
Tipo: Regulador Linear Positivo
Tensão de saída: 12 V
Tipo de saída: Fixa
Número de saídas: 1
Corrente máxima de saída: 1 A
Tensão máxima de entrada: 35 V
Tensão mínima de entrada: aproximadamente 14 V
Tensão de dropout: aproximadamente 2 V
Corrente quiescente: 6,5 mA
PSRR: 60 dB
Proteções: Sobreaquecimento e curto-circuito
Temperatura de operação: 0 °C a +125 °C
Encapsulamento: TO-220
Número de pinos: 3
Montagem: PTH / Through Hole
Polaridade: Positiva
Aplicação: Regulagem e estabilização de tensão

As especificações acima são baseadas nas informações técnicas disponíveis para o MC7812CTG.

⚙️ APLICAÇÕES

O MC7812CTG pode ser utilizado em diversas aplicações de alimentação e regulagem de tensão, como:

Fontes de alimentação lineares;
Reguladores de tensão de 12 V;
Circuitos de alimentação;
Equipamentos eletrônicos;
Placas de controle;
Circuitos industriais;
Instrumentação eletrônica;
Sistemas embarcados;
Circuitos de controle;
Projetos que necessitam de alimentação positiva de 12 V;
Manutenção e reparo de equipamentos eletrônicos.
