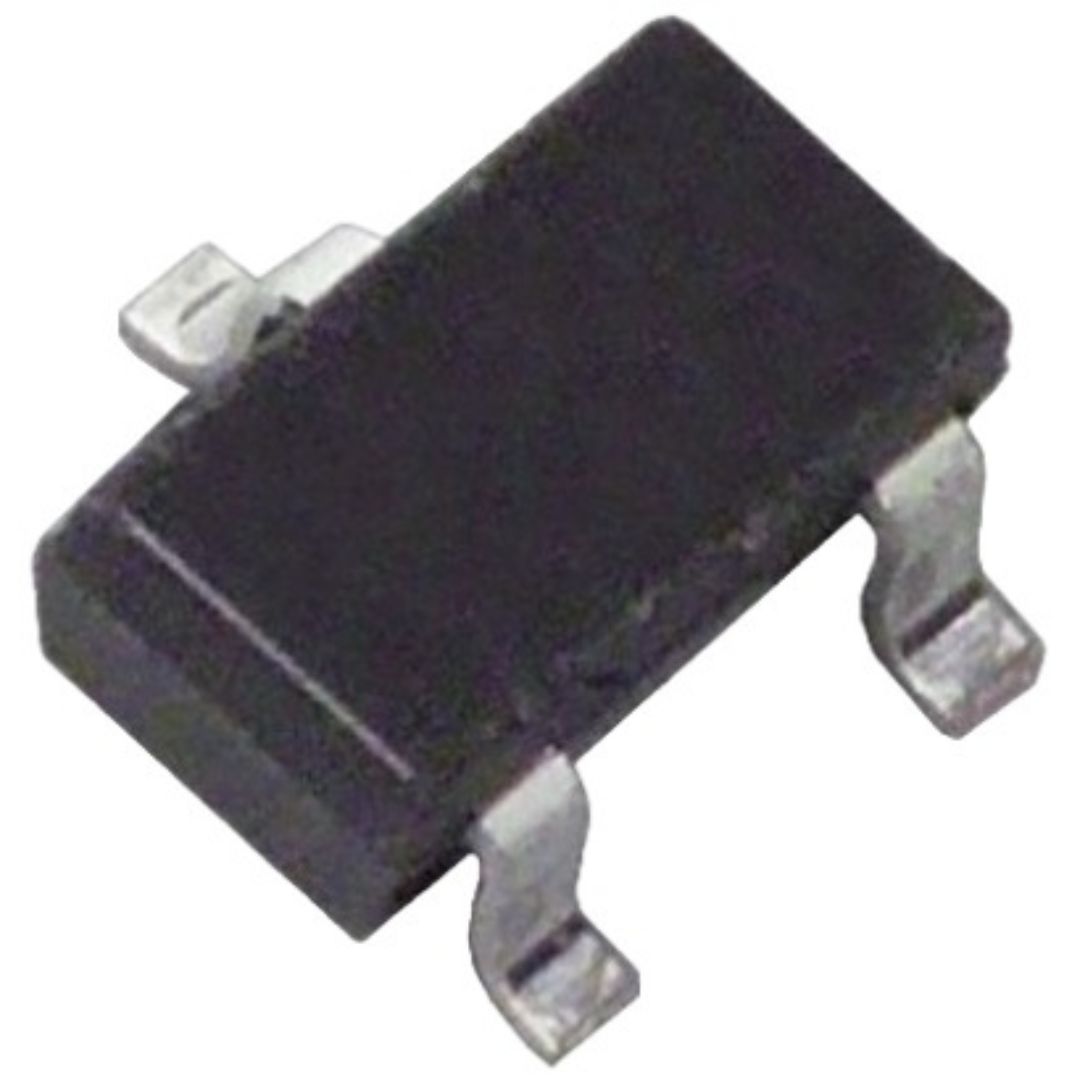

Transistor AO3416A MOSFET N-Channel 20V 6A SOT-23

Código: 11839 Marca: ST

~~R$ 2,50~~ R$ 1,62

Qtde: Comprar Agora Estoque: Disponível

🔌 DESCRIÇÃO DO PRODUTO

O Transistor MOSFET AO3416A SOT-23 20V 6A SMD, da ST conforme a marca informada, é um MOSFET de canal N desenvolvido para aplicações de chaveamento e controle de potência. O componente possui tensão VDS de 20 V, corrente contínua de até 6 A e encapsulamento compacto SOT-23, sendo indicado para montagem em superfície (SMD).

O AO3416A utiliza tecnologia de trench, apresentando baixa resistência RDS(on), baixa carga de Gate e capacidade de operação com tensões de Gate reduzidas, características que o tornam adequado para aplicações como Load Switch e PWM.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Transistor MOSFET
Part Number: AO3416A
Marca informada: ST
Tipo: MOSFET Canal N
Tensão Dreno-Fonte (VDS): 20 V
Corrente de Dreno Contínua (ID): 6 A @ 25 °C
Corrente de Dreno: 5 A @ 70 °C
Corrente de Dreno Pulsada: 30 A
Tensão Gate-Fonte (VGS): ±8 V
RDS(on): < 25 mΩ @ VGS = 4,5 V
RDS(on): < 33 mΩ @ VGS = 2,5 V
RDS(on): < 51 mΩ @ VGS = 1,8 V
Dissipação de potência: 1,4 W @ 25 °C
Encapsulamento: SOT-23
Número de pinos: 3
Montagem: SMD / Surface Mount
Temperatura de junção: até 150 °C
Tecnologia: MOSFET de canal N

Os principais parâmetros são confirmados pela documentação técnica do UMW AO3416A e pela DigiKey.

⚡ DESTAQUES DO PRODUTO

O AO3416A é indicado para aplicações que necessitam de chaveamento eficiente em um componente compacto. Sua baixa resistência de condução contribui para reduzir perdas durante o acionamento.

MOSFET Canal N;
Tensão máxima de 20 V;
Corrente contínua de até 6 A;
Baixa resistência RDS(on);
Operação com Gate a partir de 1,8 V;
Baixa carga de Gate;
Encapsulamento compacto SOT-23;
Montagem SMD;
Indicado para Load Switch;
Aplicações em PWM;
Adequado para chaveamento e controle de alimentação;
Proteção ESD integrada.

📄 DATASHEET

Datasheet técnico – AO3416A:
Datasheet AO3416A – UMW
