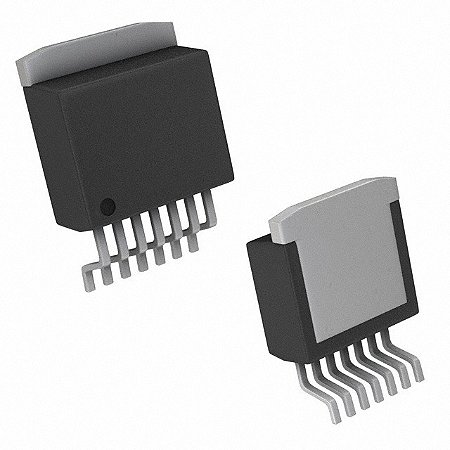

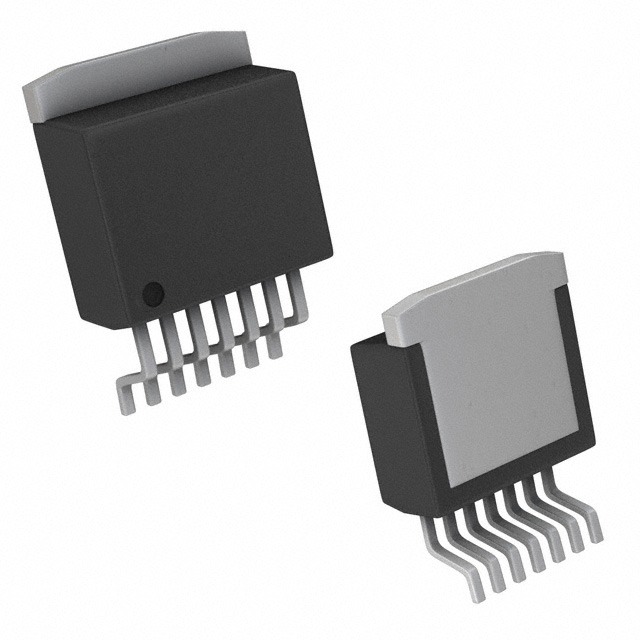

Amplificador Operacional OPA547F 1 Canal 60V 500mA SMD TO-263-7

Código: 16028 Marca: TEXAS

~~R$ 420,00~~ R$ 273,00

ou R$ 264,81 via Pix

Qtde: Comprar Agora Estoque: Disponível

R$ 264,81
R$ 273,00

Amplificador Operacional OPA547F 60V 500mA TO-263 SMD – Texas Instruments

O OPA547F é um amplificador operacional (Op-Amp) de alta tensão e alta corrente da Texas Instruments, desenvolvido para aplicações que exigem capacidade de acionamento de cargas, ampla faixa de alimentação e proteção integrada.

O dispositivo possui 1 canal, opera com alimentação de 8V a 60V em fonte simples ou ±4V a ±30V em alimentação dual e oferece corrente de saída contínua de até 500mA. Também apresenta slew rate de 6V/µs e largura de banda de ganho típica de 1MHz.

A versão OPA547F utiliza encapsulamento DDPAK/TO-263 (KTW) de 7 pinos, adequado para montagem SMD/SMT em placas de circuito impresso. O componente conta ainda com desligamento da saída, limitação de corrente ajustável e proteção contra sobretemperatura.

📋 ESPECIFICAÇÕES TÉCNICAS

Fabricante: Texas Instruments (TI)
Modelo: OPA547F
Tipo: Amplificador Operacional de Alta Tensão e Alta Corrente
Número de canais: 1
Alimentação simples: +8V a +60V
Alimentação dual: ±4V a ±30V
Corrente de saída contínua: 500mA
GBW (Gain Bandwidth): 1MHz típico
Slew Rate: 6V/µs típico
Tensão de offset máxima: 5mV @ 25°C
Deriva de offset: 25µV/°C típica
CMRR: 95dB típico
Corrente quiescente: 10mA por canal típica
Controle de desligamento: Sim
Limitação de corrente: Ajustável
Proteção térmica: Sim
Temperatura de operação: -40°C a +85°C
Encapsulamento: DDPAK / TO-263
Número de pinos: 7
Montagem: SMD / SMT

🔧 CARACTERÍSTICAS

Amplificador operacional de alta tensão;
Alta capacidade de corrente de saída;
Corrente contínua de até 500mA;
Ampla faixa de alimentação;
Limitação de corrente ajustável de 0 a 750mA;
Desligamento da saída por pino Enable/Status;
Proteção contra sobretemperatura;
Indicador de desligamento térmico;
Slew rate de 6V/µs;
Encapsulamento compacto DDPAK/TO-263 SMD.

⚙️ APLICAÇÕES

O OPA547F pode ser utilizado em:

Drivers de válvulas e atuadores;
Drivers de servomotores;
Fontes de alimentação;
Equipamentos de teste e instrumentação;
Excitação de transdutores;
Amplificadores de áudio;
Circuitos de acionamento de cargas;
Sistemas de controle de potência.

📄 DATASHEET

Datasheet oficial Texas Instruments – OPA547
