MOSFET PSMN2R7-30PL 30V 100A Canal N Logic Level TO-220
📦 DESCRIÇÃO DO PRODUTO

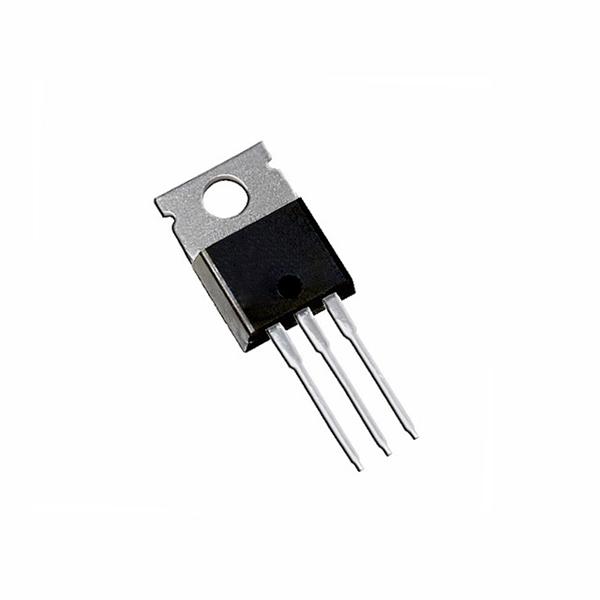

O Transistor MOSFET PSMN2R7-30PL TO-220 da Nexperia é um MOSFET de potência canal N (N-Channel) de nível lógico, desenvolvido para aplicações de chaveamento e gerenciamento de energia que exigem baixas perdas de condução e alta eficiência.
O componente possui tensão máxima Dreno-Source de 30 V e corrente de dreno de até 100 A, conforme as condições especificadas no datasheet. Sua baixa resistência de condução, com RDS(on) máximo de 2,7 mΩ, contribui para reduzir as perdas de potência durante a condução.
Por ser um dispositivo Logic Level, o PSMN2R7-30PL pode ser acionado por fontes de sinal lógico apropriadas, sendo indicado para projetos que necessitam de controle eficiente do MOSFET por circuitos digitais. A Nexperia destaca sua aplicação em conversores DC-DC, controle de motores, chaveamento de cargas e fontes de alimentação para servidores.
Com encapsulamento TO-220, o componente oferece montagem PTH/THT (Through-Hole) e é adequado para aplicações de potência que necessitam de elevada capacidade de corrente e baixa resistência de condução.
🔧 CARACTERÍSTICAS TÉCNICAS
- Produto: MOSFET de Potência
- Fabricante: Nexperia
- Modelo: PSMN2R7-30PL
- Tipo: MOSFET Canal N
- Tecnologia: MOSFET Logic Level
- Tensão Dreno-Source (VDS): 30 V
- Corrente de Dreno (ID): Até 100 A*
- RDS(on) máximo: 2,7 mΩ @ VGS = 10 V, ID = 15 A
- RDS(on) típico: 2,2 mΩ
- Carga Total de Gate (Qg): 32 nC
- Carga Gate-Drain (QGD): 8 nC
- Energia de Avalanche: 300 mJ
- Potência máxima: 170 W
- Temperatura de junção: -55 °C a +175 °C
- Tensão Gate-Source: Conforme especificação do fabricante
- Encapsulamento: TO-220
- Montagem: PTH / THT
- Canal: N-Channel
- Aplicação: Chaveamento e gerenciamento de potência
*A corrente contínua máxima é limitada pelas características térmicas do encapsulamento.
⚙️ APLICAÇÕES
O PSMN2R7-30PL pode ser utilizado em:
- Conversores DC-DC;
- Fontes de alimentação chaveadas;
- Controle de motores;
- Chaveamento de cargas;
- Fontes de alimentação para servidores;
- Sistemas de gerenciamento de energia;
- Circuitos de alta corrente;
- Equipamentos industriais;
- Sistemas eletrônicos alimentados por bateria;
- Aplicações de conversão de potência.
A Nexperia especifica o componente para conversores DC-DC, controle de motores, load switching e fontes de alimentação para servidores.
📄 DATASHEET
Datasheet oficial – Nexperia PSMN2R7-30PL:
Datasheet PSMN2R7-30PL – Nexperia
