TIP50G Transistor NPN 400V 1A TO-220-3 PTH

Código: 15546 Marca: Onsemi

~~R$ 6,00~~ R$ 3,90

Qtde: Comprar Agora Estoque: Disponível

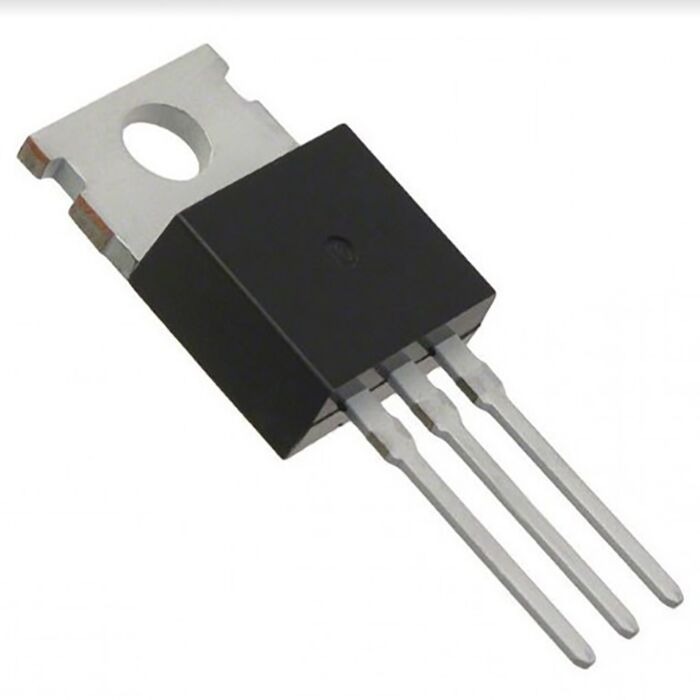

🔌 Transistor TIP50G NPN 400V 1A TO-220 PTH – Onsemi

O TIP50G é um transistor bipolar NPN de alta tensão, desenvolvido pela onsemi para aplicações de amplificação, chaveamento e acionamento em circuitos eletrônicos. O componente suporta tensão coletor-emissor de até 400 V e corrente de coletor de até 1 A, oferecendo uma solução adequada para circuitos que exigem alta capacidade de tensão.

O TIP50G possui tecnologia de silício e encapsulamento TO-220-3, com montagem PTH (Through Hole). Com frequência de transição de até 10 MHz, pode ser utilizado em drivers de fontes chaveadas, amplificadores de áudio de linha e outras aplicações de chaveamento de alta tensão.

⚙️ Características Técnicas

Part Number: TIP50G
Marca: Onsemi
Tipo: Transistor Bipolar (BJT)
Polaridade: NPN
Tecnologia: Silício
Tensão Coletor-Emissor (VCEO): 400 V
Tensão Coletor-Base (VCBO): 500 V
Tensão Emissor-Base (VEBO): 5 V
Corrente de Coletor (IC): 1 A
Corrente de coletor de pico: 2 A
Dissipação de potência: até 40 W, conforme condição térmica
Frequência de transição (fT): 10 MHz
VCE(sat): até 1 V
Temperatura de junção: -65 °C a +150 °C
Encapsulamento: TO-220-3 / TO-220
Montagem: PTH / Through Hole
Configuração: Transistor único

🔧 Aplicações

O TIP50G pode ser utilizado em:

Fontes de alimentação chaveadas;
Drivers para fontes SMPS;
Amplificadores de áudio de linha;
Circuitos de chaveamento de alta tensão;
Drivers de potência;
Circuitos de controle;
Acionamento de cargas;
Equipamentos industriais;
Projetos de manutenção e reparo eletrônico.

A própria onsemi indica a série TIP47G/TIP48G/TIP50G para drivers de fontes chaveadas, amplificadores de áudio alimentados pela rede e outras aplicações de chaveamento.

📄 Datasheet

Datasheet oficial – TIP47G / TIP48G / TIP50G – Onsemi:
Datasheet TIP50G – Onsemi
