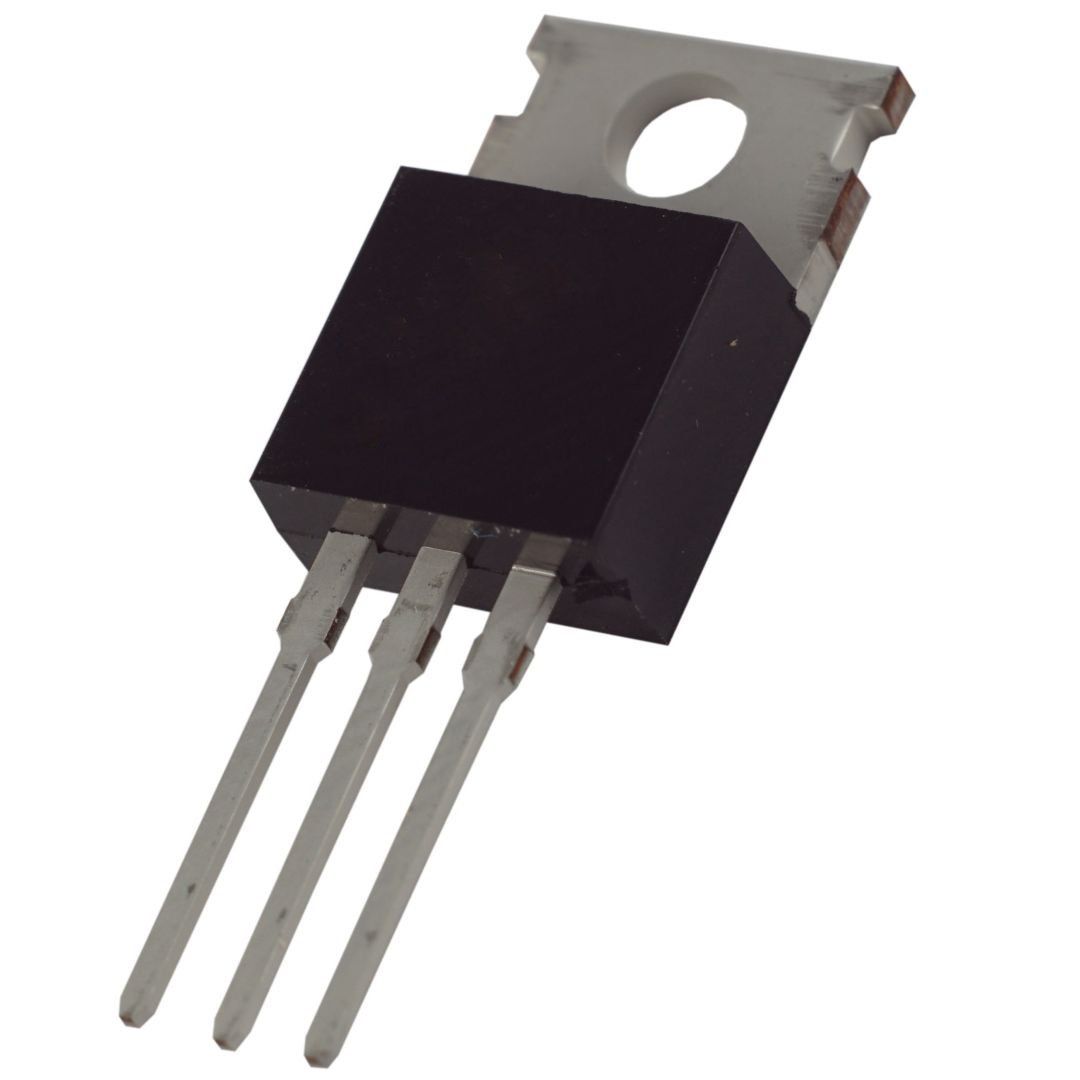

Transistor Triac NXP BT139-800E 16A / 800V TO-220-3

Código: 2271 Marca: NXP Semiconductors

~~R$ 3,25~~ R$ 2,11

Qtde: Comprar Disponibilidade: Imediata Estoque: 25996 unidades

⚙️ Triac BT139-800E / 800V 16A – Nexperia / NXP

O BT139-800E é um triac de gate sensível (4 quadrantes) projetado para comutação AC e controle de fase em aplicações gerais. Com alta tensão de bloqueio e capacidade de corrente de 16 A RMS, ele é ideal para aplicações como dimmers, controle de motores, relés eletrônicos e sistemas de aquecimento.

Ele permite acionamento direto por circuitos lógicos de baixa potência (microcontroladores, ASICs, etc.) graças ao seu gate sensível. Segundo o datasheet oficial, ele está disponível em encapsulamento TO-220AB (TO-220-3 PTH). Mouser Electronics+1

🔧 Principais Especificações Técnicas

Tensão de bloqueio repetitiva (V_DRM / V_VDRM): 800 V Mouser Electronics
Corrente RMS de condução (I_T(RMS)): 16 A Mouser Electronics+2Mouser Electronics+2
Corrente de surto máximo (I_T(SM)): até ~155 A em pulsos não repetitivos (20 ms) Mouser Electronics
Corrente de gate de disparo (I_GT): tipicamente entre 5 mA a 25 mA dependendo da faixa de operação Mouser Electronics+1
Tensão de disparo de gate (V_GT): ~0,7 V (em condições específicas) Datasheet Live+1
Quedas de tensão em condução (V_T): típica ~1,2 V / ~1,6 V para correntes elevadas Mouser Electronics+1
Encapsulamento / Montagem: TO-220AB, 3 pinos PTH (plunge through hole) Mouser Electronics+1
Temperatura de junção (T_j): até ~125 °C Mouser Electronics+2Datasheet Live+2

✅ Vantagens & Benefícios para Projetos

Permite acionamento direto com baixa corrente de gate, facilitando interface com microcontroladores e circuitos lógicos
Alta tensão de bloqueio (800 V) oferece margem de segurança para aplicações AC de 110/220 V
Capacidade de corrente de 16 A RMS atende a cargas médias (lâmpadas, resistências, motores pequenos)
Suporta picos de corrente — ideal para cargas indutivas com comutação exigente
Encapsulamento TO-220AB facilita dissipação de calor e instalação de dissipadores térmicos

🎯 Aplicações Recomendadas

Dimmer de iluminação (LED, halógenas e incandescentes)
Controle de velocidade de motor AC
Relés eletrônicos (solid state relays)
Termostatos, sistemas de aquecimento, resistências controladas
Circuitos de acionamento de cargas industriais em geral

📄 Documentação & Datasheet

🔗 Datasheet oficial BT139-800E (PDF) Mouser Electronics
Alternativa: Fonte NXP / Philips PDF Datasheet Live
