IXGF25N250 IGBT NPT de Alta Tensão 2500V 30A SMD

Código: 11218 Marca: IXYS

~~R$ 300,00~~ R$ 195,00

ou R$ 189,15 via Pix

Qtde: Comprar Agora Estoque: Disponível

R$ 189,15
R$ 195,00

📦 DESCRIÇÃO DO PRODUTO

O Transistor IGBT IXGF25N250 da IXYS é um IGBT de potência do tipo NPT (Non-Punch-Through), desenvolvido para aplicações de alta tensão e potência, especialmente em circuitos de chaveamento, descarga capacitiva e conversão de energia.

O componente possui tensão coletor-emissor máxima de 2500 V e corrente contínua de coletor de até 30 A a 25 °C, oferecendo alta capacidade de bloqueio de tensão e condução de corrente. Sua estrutura NPT proporciona robustez para aplicações de potência e chaveamento.

O IXGF25N250 apresenta capacidade de corrente de pulso de até 200 A, potência máxima de dissipação de 114 W e carga de gate de aproximadamente 75 nC. O dispositivo também possui baixa tensão de saturação, com VCE(sat) especificado em aproximadamente 2,9 V nas condições indicadas pelo fabricante.

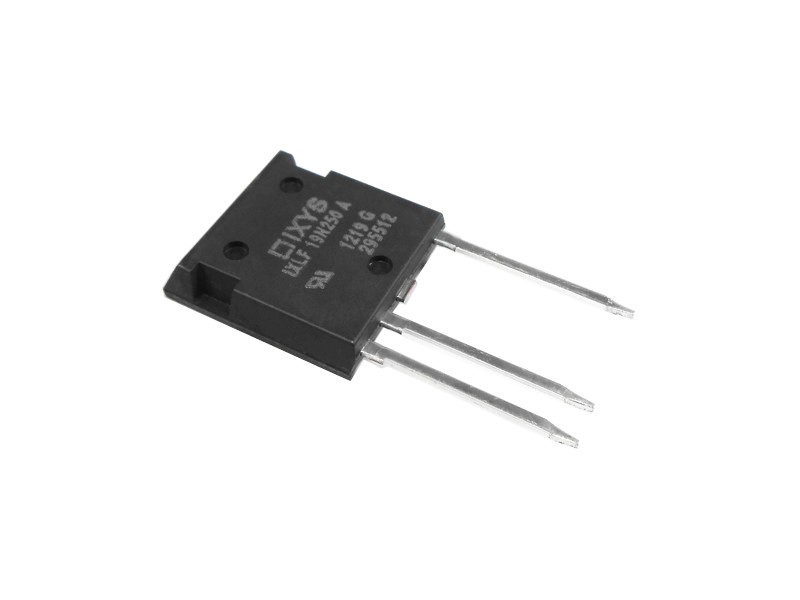

Com tecnologia ISOPLUS e encapsulamento i4-PAC, o componente possui aba eletricamente isolada, contribuindo para uma montagem de potência mais segura e facilitando o gerenciamento térmico. É indicado para projetos que necessitam de IGBT de alta tensão e elevada capacidade de corrente.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Transistor IGBT de Potência
Fabricante: IXYS
Modelo: IXGF25N250
Tipo: IGBT NPT (Non-Punch-Through)
Configuração: IGBT único
Tensão coletor-emissor (VCES): 2500 V
Corrente contínua de coletor (IC): 30 A a 25 °C
Corrente de coletor a 110 °C: 15 A
Corrente de coletor pulsada (ICM): 200 A
Potência máxima de dissipação: 114 W
Tensão de saturação (VCE(sat)): até 2,9 V
Tensão máxima Gate-Emitter (VGES): ±20 V
Tensão Gate-Emitter transitória: ±30 V
Carga total de Gate (Qg): 75 nC
Temperatura de junção: -55 °C a +150 °C
Estrutura: NPT
Aba: Eletricamente isolada
Encapsulamento: ISOPLUS i4-PAC
Montagem: SMD/SMT
Aplicação: Chaveamento e conversão de potência

⚙️ APLICAÇÕES

Conversores de potência
Inversores de alta tensão
Fontes de alimentação
Circuitos de descarga capacitiva
Sistemas de ignição
Equipamentos industriais
Controle de motores
Sistemas de potência
Circuitos de chaveamento de alta tensão
Equipamentos de conversão de energia
Aplicações com alta tensão e corrente
