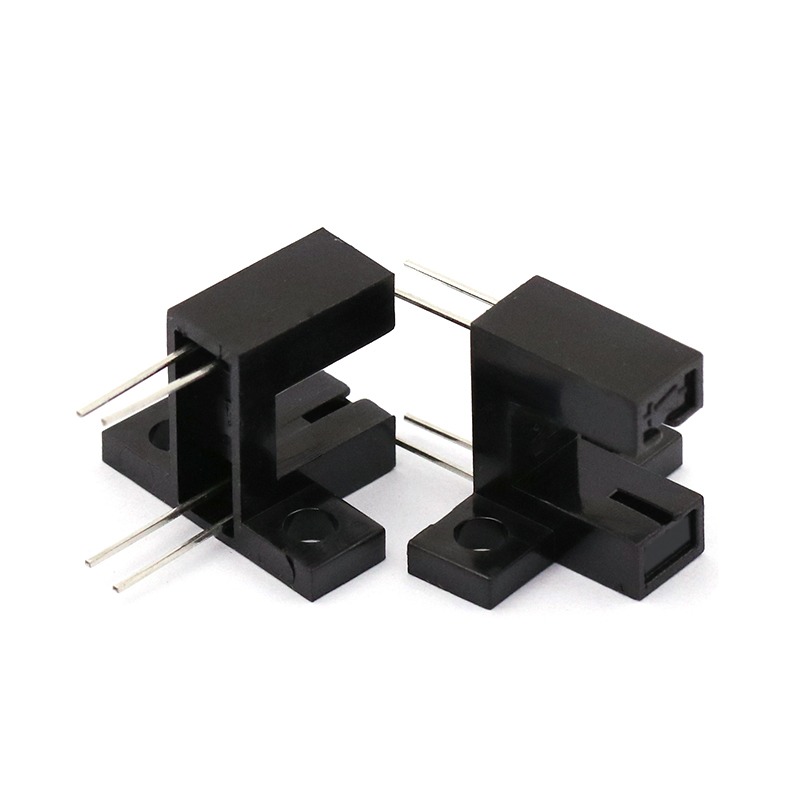

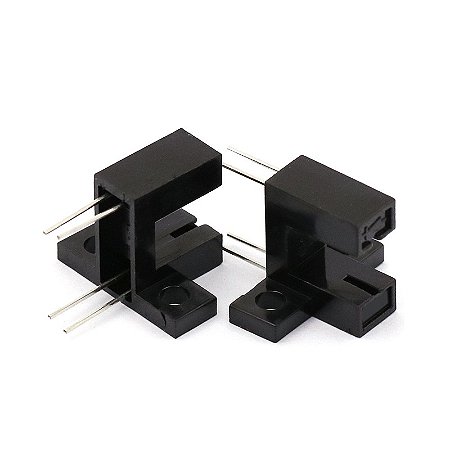

Sensor Óptico TP806 DIP-4 PTH – Chave Fotoelétrica

Código: 12855 Marca: ZX

~~R$ 25,00~~ R$ 16,25

Qtde: Comprar Agora Estoque: Disponível

Chave Sensor Fotoelétrico TP806 DIP-4 (PTH) – ZX

A Chave Sensor Fotoelétrico TP806 é um sensor óptico do tipo Photointerrupter (Opto Interrupter), desenvolvido para realizar detecção de objetos, posição e movimento de forma sem contato mecânico.

O componente é formado por um LED emissor infravermelho e um fototransistor NPN de silício, posicionados em lados opostos de uma abertura. Quando um objeto opaco atravessa essa abertura e interrompe o feixe infravermelho, ocorre o chaveamento do fototransistor, permitindo que o circuito eletrônico identifique a passagem ou posição do objeto.

O TP806 possui 4 terminais, encapsulamento DIP-4 e montagem PTH (Through-Hole), podendo ser soldado diretamente em placas de circuito impresso ou utilizado em soquete DIP.

🔧 Características Técnicas

Modelo: TP806
Marca: ZX
Tipo: Chave / Sensor Fotoelétrico
Tecnologia: Photointerrupter / Opto Interrupter
Elemento emissor: LED infravermelho de arseneto de gálio
Elemento receptor: Fototransistor NPN de silício
Função: Detecção óptica sem contato
Número de terminais: 4
Encapsulamento: DIP-4
Montagem: PTH / Through-Hole
Tensão direta do LED (VF): 1,2 V típica / 1,35 V máx.
Corrente direta de teste (IF): 20 mA
Corrente direta máxima do LED: 50 mA
Tensão reversa do LED: 5 V
Tensão coletor-emissor do fototransistor: 30 V máx.
Corrente máxima do coletor: 20 mA
Tensão de saturação coletor-emissor: 0,4 V máx.
Corrente de saída (Ic(on)): 0,8 mA mín.
Temperatura de operação: -40 °C a +85 °C

⚙️ Aplicações

O sensor fotoelétrico TP806 pode ser utilizado em:

Detecção de posição
Detecção de passagem de objetos
Detecção de bordas
Contadores eletrônicos
Sensores de movimento
Impressoras e scanners
Máquinas de fax
Equipamentos de automação
Sistemas de controle
Leitura de posição mecânica
Circuitos de detecção óptica
Equipamentos eletrônicos com chaveamento sem contato

O TP806 foi projetado especificamente para aplicações de detecção de borda, posição e contagem, utilizando a interrupção do feixe infravermelho para realizar o chaveamento do fototransistor.

📄 Datasheet

Datasheet TP806 – Opto Interrupter:

Baixar Datasheet TP806 – PDF
